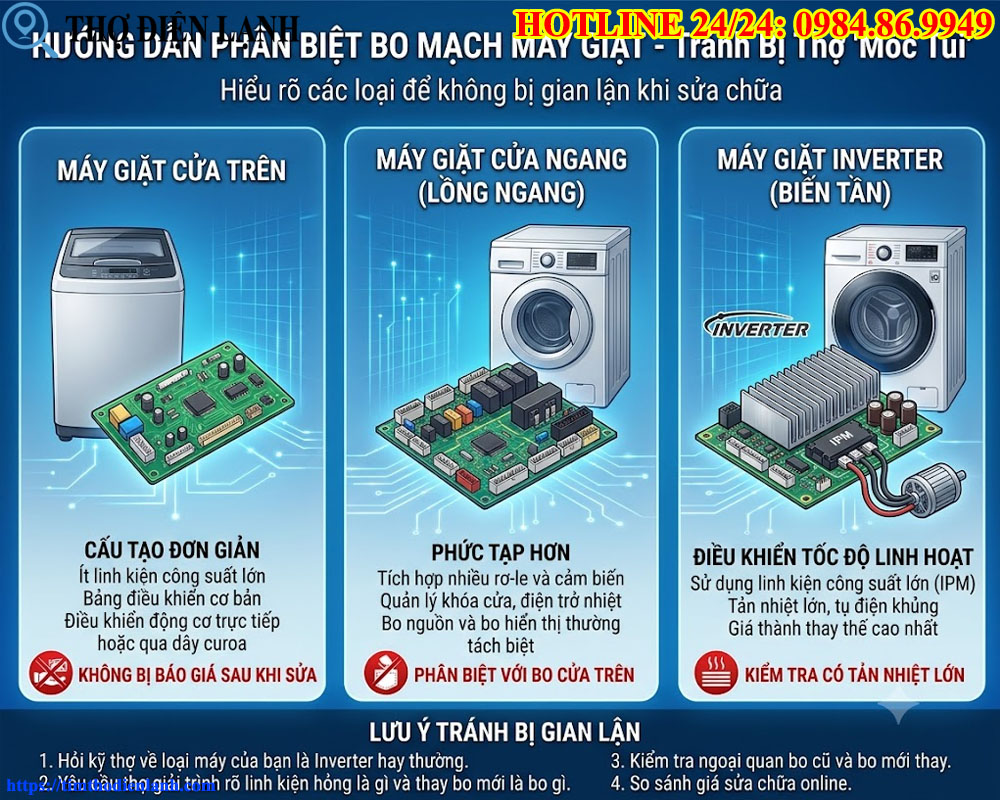

Bo mạch máy giặt cửa trên thiết kế đơn giản, phủ keo chống nước toàn phần, điều khiển động cơ truyền động gián tiếp bằng dây curoa. Bo mạch lồng ngang phức tạp hơn, tích hợp nhiều rơ-le gia nhiệt nước và cảm biến chống trào. Riêng bo mạch biến tần (Inverter) sở hữu vi xử lý tốc độ cao, điều khiển động cơ trực tiếp không chổi than, siêu tiết kiệm điện nhưng chi phí sửa chữa cao nhất.
KỸ THUẬT MÁY GIẶT HỖ TRỢ ONLINE 24/24
TỔNG QUAN THỊ TRƯỜNG LINH KIỆN VÀ BO MẠCH HIỆN NAY
Thị trường thiết bị giặt giũ tại Việt Nam đang chứng kiến sự chuyển dịch mạnh mẽ. Nếu như 10 năm trước, các dòng máy lồng đứng (cửa trên) chiếm lĩnh 80% thị phần nhờ giá rẻ và dễ sử dụng, thì nay, các dòng máy lồng ngang và đặc biệt là công nghệ biến tần đang dần thống trị. Sự thay đổi này kéo theo cuộc “cách mạng” về cấu trúc linh kiện bên trong, đặc biệt là bo mạch (board mạch) – bộ não trung tâm điều khiển mọi hoạt động của thiết bị.
Tuy nhiên, thị trường sửa chữa lại đang rơi vào tình trạng “vàng thau lẫn lộn”. Rất nhiều gia đình phải ngậm đắng nuốt cay khi thợ báo giá thay bo mạch biến tần nhưng thực chất chỉ thay thế các vi mạch rẻ tiền, hoặc sử dụng bo mạch cũ chắp vá. Để bảo vệ quyền lợi của chính mình, việc trang bị kiến thức phân biệt các loại linh kiện cốt lõi này là điều vô cùng cấp thiết. Khi thiết bị gặp sự cố, bạn luôn cần tìm đến một nền tảng tìm thợ điện lạnh minh bạch, có kiểm chứng để tránh bị lừa đảo.
PHÂN TÍCH CHUYÊN SÂU: CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA TỪNG LOẠI BO MẠCH
1. Bo Mạch Máy Giặt Cửa Trên (Lồng Đứng)
Dòng thiết bị lồng đứng truyền thống ưu tiên sự bền bỉ và đơn giản. Bo mạch của dòng này thường được đặt ở phía trên cùng, ngay dưới bảng điều khiển.
- Đặc điểm nhận diện:
- Bản mạch thường có kích thước dài, mỏng.
- Bề mặt linh kiện được đổ một lớp keo silicon chống ẩm, chống nước cực dày.
- Chỉ sử dụng linh kiện bán dẫn cơ bản: tụ điện, điện trở, vi mạch nguồn tĩnh và rơ-le đảo chiều động cơ.
- Nguyên lý hoạt động: Cấp dòng điện xoay chiều trực tiếp xuống động cơ thông qua dây curoa. Các lệnh vắt, giặt, xả chỉ dựa vào thời gian định sẵn và phao áp lực nước.
2. Bo Mạch Máy Giặt Cửa Ngang (Lồng Ngang)
Được xem là bản nâng cấp đáng kể, dòng cửa ngang yêu cầu độ an toàn tuyệt đối do cửa nằm ngang, nếu mở đột ngột nước sẽ tràn ra ngoài.
- Đặc điểm nhận diện:
- Thường chia làm hai phần: Bo mạch hiển thị (trên mặt panô) và Bo mạch nguồn (đặt dưới gầm hoặc phía sau máy).
- Tích hợp nhiều cuộn cảm, biến áp xung kích thước lớn.
- Sở hữu hàng loạt rơ-le nhiệt (để đun nước nóng) và bộ điều khiển khóa cửa điện tử.
- Nguyên lý hoạt động: Vi xử lý liên tục đọc dữ liệu từ cảm biến nhiệt độ, cảm biến tốc độ vòng quay và cảm biến cửa hãm. Dòng điện cung cấp phải qua bộ lọc nhiễu trước khi đi vào động cơ.
3. Bo Mạch Công Nghệ Biến Tần (Inverter)
Đây là đỉnh cao của công nghệ điện tử gia dụng. Không đơn thuần là bật/tắt động cơ, hệ thống này điều khiển từ trường, tần số dòng điện để thay đổi tốc độ quay của lồng giặt một cách mượt mà nhất.
- Đặc điểm nhận diện:
- Bao gồm các khối tản nhiệt nhôm khổng lồ ốp trực tiếp lên các vi mạch công suất lớn (IC Công suất).
- Sử dụng vi mạch lập trình (Microcontroller) tốc độ xử lý hàng triệu lệnh/giây.
- Hoàn toàn không có rơ-le đảo chiều cơ học, mọi sự đảo chiều đều bằng xung điện tử.
- Nguyên lý hoạt động: Điện lưới xoay chiều được chuyển thành một chiều, sau đó qua hệ thống vi mạch công suất băm thành các xung điện xoay chiều với tần số thay đổi, cấp trực tiếp vào động cơ không chổi than, triệt tiêu ma sát và tiếng ồn.
BẢNG SO SÁNH THÔNG SỐ KỸ THUẬT VÀ TÍNH NĂNG ĐẶC TRƯNG
Dưới đây là bảng đối chiếu trực quan giúp bạn dễ dàng nắm bắt sự khác biệt giữa 3 dòng linh kiện này:
| Tiêu chí | Cửa Trên (Lồng Đứng) | Cửa Ngang (Lồng Ngang) | Công Nghệ Biến Tần (Inverter) |
| Cấu trúc linh kiện | Đơn giản, vi mạch tĩnh | Phức tạp, nhiều rơ-le cơ | Cực kỳ phức tạp, vi mạch xung |
| Bảo vệ chống ẩm | Keo silicon toàn phần | Vỏ bọc nhựa, phủ sơn tĩnh điện | Hộp kín chống ẩm, tản nhiệt nhôm |
| Điều khiển động cơ | Rơ-le cơ học đóng ngắt | Rơ-le kết hợp triac công suất | Vi mạch công suất (IPM) băm xung |
| Tính năng mở rộng | Cơ bản (Giặt, xả, vắt) | Gia nhiệt nước, sấy khô cơ bản | Cảm biến AI, giặt hơi nước, diệt khuẩn |
| Độ tiêu hao điện năng | Rất cao | Trung bình | Siêu tiết kiệm |
| Khả năng tự sửa chữa | Dễ, có thể tự nối mạch | Khó, cần am hiểu sơ đồ rơ-le | Bất khả thi, cần máy đo hiện sóng |
BẢNG BÁO GIÁ THAM KHẢO THAY THẾ VÀ SỬA CHỮA BO MẠCH (VNĐ)
(Lưu ý: Mức giá có thể dao động tùy thuộc vào thương hiệu như hãng điện tử đến từ Nhật Bản, Hàn Quốc hay Châu Âu)
| Hạng mục sự cố | Dòng Cửa Trên | Dòng Cửa Ngang | Dòng Biến Tần (Inverter) |
| Sửa chữa lỗi mất nguồn | 250.000 – 400.000 | 450.000 – 700.000 | 800.000 – 1.200.000 |
| Khắc phục liệt phím bấm | 150.000 – 300.000 | 350.000 – 500.000 | 500.000 – 800.000 |
| Thay vi mạch cấp/xả nước | 200.000 – 350.000 | 400.000 – 600.000 | 600.000 – 900.000 |
| Thay bo mạch mới nguyên bộ | 800.000 – 1.500.000 | 1.800.000 – 3.500.000 | 3.500.000 – 8.000.000 |
⚠️ DẤU HIỆU HƯ HỎNG VÀ CÁC CHỨNG BỆNH PHỔ BIẾN
Dù là loại linh kiện nào, khi “bộ não” gặp vấn đề, thiết bị sẽ phát ra những tín hiệu cầu cứu rõ rệt. Hãy chú ý các dấu hiệu hư hỏng sau:
- Chết lâm sàng (Mất nguồn hoàn toàn): Cắm điện, bật công tắc nhưng không có bất kỳ đèn báo hay âm thanh nào. Lỗi này thường do cháy biến áp nguồn hoặc nổ tụ bù áp.
- Rối loạn hành vi (Loạn chu trình): Máy đang giặt bỗng chuyển sang vắt, xả nước không ngừng hoặc cấp nước tràn lồng giặt. Nguyên nhân chính do chập vi mạch nhớ hoặc hỏng triac cấp nước.
- Tê liệt cục bộ (Liệt phím điều khiển): Bấm nút khởi động hoặc chọn chương trình không ăn. Thường xảy ra ở dòng lồng đứng do ẩm ướt làm oxy hóa chân công tắc màng.
- Báo lỗi chớp đèn liên tục: Màn hình LED hiện dải chữ số hoặc các đèn tín hiệu nháy đồng loạt để khóa máy, ngăn chặn chập cháy dây chuyền.
Bảng Mã Lỗi Kinh Điển Liên Quan Đến Bo Mạch
- Lỗi nguồn/Giao tiếp: E91, E92, E94 (Mất kết nối giữa bo điều khiển và bo công suất ở máy biến tần).
- Lỗi cấp/xả nước (do bo mạch không xuất lệnh): IE, OE, PE (Cảm biến áp suất không nhận được điện áp từ mạch trung tâm).
- Lỗi động cơ/Vi mạch công suất: LE, CE, 3E (Bo mạch biến tần không thể băm xung khởi động lồng giặt).
TÌNH HUỐNG THỰC TẾ (CASE STUDY): KHI “BỘ NÃO” ĐÌNH CÔNG
Để hiểu rõ hơn về mức độ nghiêm trọng, hãy xem xét các tình huống khẩn cấp đã được xử lý thành công:
🛠️ Tình huống 1: Ngập nước sàn gỗ vì mạch cửa ngang “điên loạn”
- Nhân vật: Chị Trần Thị Thanh Trúc
- Địa chỉ: Căn hộ Sunrise City, Quận 7, TP.HCM
- Sự cố khẩn cấp: Đang giặt chăn mền lúc 9 giờ tối, chiếc máy cửa ngang bất ngờ bị loạn chu trình cấp nước. Bo mạch hỏng rơ-le ngắt, nước bơm liên tục trào qua khe cửa, chảy lênh láng làm hỏng toàn bộ sàn gỗ phòng giặt.
- Giải quyết: Chị Trúc ngay lập tức ngắt cầu dao tổng và truy cập gọi thợ khẩn cấp. Kỹ thuật viên có mặt sau 25 phút, xác định chập triac cấp nước do kiến chui vào bo mạch làm tổ. Chỉ với 45 phút hàn lại chân mạch và phủ keo chống côn trùng, sự cố được khắc phục hoàn toàn.
🛠️ Tình huống 2: Khói bốc mù mịt từ bo mạch công nghệ biến tần
- Nhân vật: Anh Lê Hoàng Nam
- Địa chỉ: Biệt thự khu đô thị Việt Hưng, Long Biên, Hà Nội
- Sự cố khẩn cấp: Đang vận hành chế độ vắt cực đại, chiếc máy biến tần đắt tiền phát nổ nhỏ ở phía sau kèm theo mùi khét lẹt. Nhà có trẻ sơ sinh nên anh Nam cực kỳ hoảng loạn sợ chập cháy điện lưới.
- Giải quyết: Sau khi ngắt điện, anh liên hệ đội ngũ chuyên gia. Kiểm tra cho thấy do nguồn điện lưới khu vực trồi sụt thất thường (lên tới 240V), khối vi mạch công suất (IPM) bảo vệ động cơ đã nổ để ngắt mạch an toàn. Kỹ thuật viên phải đo đạc, thay thế IC công suất chính hãng và lắp thêm bộ bảo vệ điện áp riêng cho máy.
🗣️ Lời trích dẫn từ Chuyên gia Điện lạnh:
“Hơn 60% các sự cố cháy nổ bo mạch đến từ việc người dùng để máy ở nơi ẩm ướt như ban công hắt mưa hoặc trong phòng tắm kín. Nước và hơi ẩm là kẻ thù số một của linh kiện điện tử, dù chúng được phủ keo cẩn thận đến mức nào.” – Kỹ sư trưởng Nguyễn Văn Phúc.
HƯỚNG DẪN KIỂM TRA BO MẠCH TẠI NHÀ TRƯỚC KHI GỌI THỢ
Nếu máy giặt của bạn bỗng dưng “đình công”, đừng vội tháo dỡ lung tung. Hãy thực hiện quy trình 4 bước an toàn sau đây:
- Bước 1: Rút ngay phích cắm điện. An toàn tính mạng là trên hết. Hãy cách ly thiết bị khỏi nguồn điện lưới ít nhất 15 phút để các tụ điện xả hết điện tích dư.
- Bước 2: Kiểm tra nguồn cấp ngoài. Dùng bút thử điện hoặc cắm một thiết bị khác (như máy sấy tóc) vào ổ cắm máy giặt để chắc chắn rằng ổ điện nhà bạn không bị hỏng.
- Bước 3: Vệ sinh bề mặt bảng điều khiển. Đôi khi hơi ẩm bám trên mặt kính/nhựa làm các phím cảm ứng bị liệt. Dùng khăn khô, mềm lau sạch khu vực nút bấm.
- Bước 4: Thiết lập lại (Reset) hệ thống. Ở một số dòng máy lồng ngang, việc ấn giữ đồng thời tổ hợp phím (ví dụ: Nút Nguồn + Nút Vắt) trong 5-10 giây có thể giúp vi xử lý xóa lỗi tạm thời và khởi động lại bình thường.
🛑 CẢNH BÁO NGUY HIỂM: Tuyệt đối không tự ý dùng tuốc-nơ-vít cạy mở vỏ nhựa bảo vệ bo mạch nếu bạn không có chuyên môn. Vi mạch công suất của dòng máy biến tần tích tụ dòng điện hàng trăm vôn, có thể gây giật chết người kể cả khi đã rút phích cắm. Khi các bước trên vô hiệu, bạn bắt buộc phải liên hệ với một thợ sửa máy giặt chuyên nghiệp và có giấy phép hành nghề.
DANH SÁCH KHU VỰC HỖ TRỢ XỬ LÝ LỖI BO MẠCH SIÊU TỐC (TOPLIST LOCAL)
Để đáp ứng các tình huống khẩn cấp như ngập nước, bốc khói, mạng lưới kỹ thuật viên lành nghề hiện đã phủ sóng rộng khắp, cam kết có mặt nhanh chóng với đầy đủ tiện ích và quy trình chuyên nghiệp:
- Tại Hà Nội: Trạm hỗ trợ túc trực 24/7 tại các quận Cầu Giấy, Đống Đa, Hà Đông, Thanh Xuân. Xử lý chuyên sâu các dòng máy biến tần nhập khẩu.
- Tại TP.HCM: Đội cơ động sẵn sàng tại Quận 1, Quận 7, Tân Bình, TP Thủ Đức. Cam kết linh kiện thay thế chịu được khí hậu nóng ẩm miền Nam.
- Tại Đà Nẵng: Trạm dịch vụ tại Hải Châu, Thanh Khê. Đặc biệt am hiểu các lỗi oxy hóa mạch do hơi muối biển.
Tiện ích đi kèm khi đặt lịch:
- Đo kiểm tra dòng điện rò rỉ miễn phí.
- Vệ sinh lồng giặt và hộc xả sau khi thay mạch.
- Bảo hành linh kiện điện tử từ 6 đến 12 tháng bằng mã định danh điện tử.
NHỮNG KINH NGHIỆM “VÀNG” ĐỂ BẢO VỆ TUỔI THỌ BO MẠCH
Để không phải chi hàng triệu đồng cho việc sửa chữa linh kiện trung tâm, hãy áp dụng ngay các nguyên tắc sau:
- Vị trí đặt máy chuẩn phong thủy điện lạnh: Kê máy trên chân đế cách mặt đất ít nhất 5cm. Tránh tuyệt đối phòng tắm hoặc ban công không có mái che.
- Kiểm soát khối lượng quần áo: Giặt quá tải khiến động cơ quá nhiệt, phản hồi dòng điện ngược lên bo mạch gây đứt mạch công suất.
- Lắp đặt thiết bị ổn áp: Đặc biệt với máy công nghệ biến tần, điện áp không ổn định chính là sát thủ thầm lặng phá hủy vi mạch.
- Chống côn trùng xâm nhập: Đặt băng phiến (long não) hoặc túi lưới chống chuột, gián vào gầm máy. Phân chuột là chất ăn mòn mạch đồng cực mạnh.
LỜI KÊU GỌI HÀNH ĐỘNG VÀ ƯU ĐÃI ĐẶC QUYỀN
🎁 NHẬN NGAY MÃ GIẢM GIÁ KHAN HIẾM CHỈ TRONG THÁNG NÀY!
Chúng tôi dành tặng 50 phiếu ưu đãi giảm trực tiếp 200.000 VNĐ cho chi phí thay thế vi mạch động cơ và bo điều khiển. Hãy chụp lại màn hình bài viết này và đọc mã “BOMACH200” khi liên hệ qua tổng đài!
Đừng chần chừ khi chiếc máy giặt của bạn có dấu hiệu bất thường. Càng để lâu, mạch điện chập cháy càng lan rộng, làm hỏng sang cả phần động cơ cơ học. Hãy bảo vệ tài sản của bạn bằng cách liên hệ ngay những người thợ chân chính!
CÂU HỎI THƯỜNG GẶP (FAQS) VỀ BO MẠCH MÁY GIẶT
1. Thay bo mạch mới hay sửa lại bo mạch cũ tốt hơn?
Trả lời: Tùy vào tình trạng lỗi. Nếu lỗi nhẹ như hỏng rơ-le xả, chập phím bấm, việc sửa chữa sẽ giúp tiết kiệm 70% chi phí và vẫn đảm bảo độ bền. Tuy nhiên, nếu cháy vi mạch xử lý trung tâm, thủng mạch đồng hoặc lỗi hệ thống biến tần diện rộng, bắt buộc phải thay thế bo mạch mới đồng bộ để tránh các sự cố chập cháy tái phát.
2. Tại sao chi phí thay mạch máy giặt công nghệ biến tần lại đắt gấp nhiều lần?
Trả lời: Vì đây không chỉ là bản mạch điều khiển thông thường. Nó chứa khối vi xử lý tốc độ cao, hệ thống giải mã thuật toán cảm biến AI, và đặc biệt là khối tản nhiệt kết hợp với vi mạch băm xung công suất lớn. Việc chế tạo linh kiện này đòi hỏi công nghệ luyện kim và vật liệu bán dẫn đắt tiền, do đó giá thành luôn ở mức cao.
3. Có thể dùng bo mạch của máy lồng đứng lắp cho máy lồng ngang được không?
Trả lời: Hoàn toàn không. Mỗi thiết bị có một sơ đồ chân cắm, thông số điện áp và thuật toán lập trình riêng biệt. Bo lồng ngang còn phải gánh thêm lệnh đun nước nóng và cảm biến khóa cửa an toàn – những thứ không hề tồn tại trên bo lồng đứng. Việc lai ghép linh kiện sẽ dẫn đến cháy nổ ngay khi cắm điện.
4. Dịch vụ sửa chữa bo mạch thường mất bao lâu?
Trả lời: Với các lỗi đơn giản như nguồn tụ, thợ có thể hàn và xử lý dứt điểm ngay tại nhà trong vòng 1-2 giờ đồng hồ. Đối với lỗi biến tần phức tạp, cần đo bằng máy hiện sóng, kỹ thuật viên sẽ tháo bo mạch mang về phòng thí nghiệm và hoàn trả, lắp ráp chạy thử trong vòng 24 – 48 giờ làm việc.
Hy vọng với bài phân tích chuyên sâu chuẩn mực này, bạn đã tự tin phân biệt rạch ròi ba loại “bộ não” máy giặt phổ biến nhất, từ đó có những quyết định sáng suốt và tiết kiệm nhất khi thiết bị của gia đình “đổ bệnh”!
