Trong suốt hơn 10 năm lăn lộn với nghề sửa điều hòa máy lạnh, tôi đã gặp không ít trường hợp dở khóc dở cười khi khách hàng tự mày mò thay tụ tại nhà. Có bác đấu nhầm dây khiến lốc máy lạnh (block) cháy khét lẹt, có anh thợ mới vào nghề thì loay hoay cả buổi không biết dây nào vào chân nào của tụ 3 chân.
LƯU Ý QUAN TRỌNG TRƯỚC KHI BẮT ĐẦU: Hướng dẫn trong bài viết này chỉ áp dụng cho dòng máy lạnh Mono (máy cơ/Non-Inverter). Các dòng máy lạnh Inverter (biến tần) hiện nay sử dụng bo mạch công suất (IPM) để khởi động, KHÔNG dùng tụ đề rời cho lốc. Nếu máy Inverter không chạy, bạn không nên tự tháo tìm tụ mà cần kiểm tra bo mạch.
Bài viết này, tôi sẽ chia sẻ toàn bộ kinh nghiệm thực tế và hướng dẫn bạn cách đo, kiểm tra cũng như đấu nối tụ điện máy lạnh chuẩn xác nhất.
KỸ THUẬT ĐIỀU HÒA HỖ TRỢ ONLINE 24/24
1. Tụ điện máy lạnh là gì và tại sao nó hay hỏng?
Tụ điện máy lạnh (tụ đề, tụ ngậm) là linh kiện tích tụ điện năng để cung cấp dòng điện khởi động lớn, giúp motor máy nén (block) hoặc quạt cục nóng chạy được. Do cục nóng thường đặt ngoài trời nắng nóng, làm việc liên tục, tụ điện rất dễ bị quá nhiệt dẫn đến “phồng”, “khô” hoặc “nổ”.
Máy lạnh thường sử dụng hai loại tụ chính:
Tụ kép (3 chân): Tích hợp cả chức năng kích lốc và kích quạt cục nóng trong cùng một khối..
Tụ đơn (2 chân): Dùng để hỗ trợ khởi động riêng cho block hoặc riêng cho quạt.
2. Dấu hiệu nhận biết tụ điện máy lạnh đã “đắp chiếu”
Đừng vội nạp gas khi máy không lạnh, rất có thể lỗi chỉ nằm ở tụ điện. Dưới đây là các dấu hiệu:
- Nghe tiếng cục nóng: Cục nóng kêu ù ù, motor cố khởi động rung nhẹ rồi ngắt ngay.
- Quạt chạy, lốc không chạy: Quạt gió cục nóng vẫn thổi vù vù nhưng máy nén nằm im, gió thổi ra không có hơi nóng.
- Quan sát bằng mắt: Tụ bị phồng rộp ở đầu, nứt vỏ, rò rỉ chất lỏng hoặc có vết cháy đen ở các chân cắm.
Cách kiểm tra tụ sống hay chết bằng đồng hồ VOM: Nếu tụ không có biểu hiện hư hỏng bên ngoài, bạn cần dùng đồng hồ vạn năng để đo. Chuyển đồng hồ về thang đo Điện dung (ký hiệu chữ F hoặc hình tụ điện). Kẹp 2 que đo vào 2 cực của tụ. Nếu màn hình hiển thị chỉ số uF gần bằng với thông số in trên vỏ tụ (sai số cho phép ±5%) thì tụ còn tốt. Nếu chỉ số tụt đi nhiều (ví dụ tụ 35uF mà đo chỉ còn 10uF) thì tụ đã hỏng, cần thay thế.
3. Chuẩn bị dụng cụ và quy tắc an toàn “sống còn”
Điện giật từ tụ là tai nạn rất nguy hiểm vì tụ xả dòng điện cực lớn. Trước khi làm, hãy đảm bảo:
- Ngắt Aptomat: Ngắt hoàn toàn nguồn điện dẫn vào máy lạnh.
- XẢ ĐIỆN TỤ CŨ (Bắt buộc): Ngay cả khi ngắt điện, tụ vẫn ngậm điện. Hãy dùng một chiếc tua vít có tay cầm cách điện bằng nhựa/cao su, chạm phần kim loại của tua vít qua lại giữa các chân cắm của tụ để xả hết điện.
Dụng cụ cần có: Tua vít, kìm điện, đồng hồ đo điện (VOM) và Tụ điện mới. Lưu ý khi mua tụ mới: Bạn phải mua đúng Trị số điện dung (uF) và điện áp (V) phải bằng hoặc cao hơn tụ cũ (thường là 370V, 400V hoặc 450VAC).n nên liên hệ dịch vụ Sửa Điều Hòa Máy Lạnh chuyên nghiệp để được hỗ trợ tại nhà.
4. Cách xác định 3 chân C, R, S của Block máy lạnh
Để đấu dây chính xác, bạn cần biết 3 sợi dây đi từ Block ra là dây gì. Nếu dây bị mờ màu, hãy dùng đồng hồ VOM đo điện trở (Ohm) giữa 3 sợi dây này:
- Đo 3 cặp dây với nhau. Cặp nào có điện trở lớn nhất, đó là cặp dây R (Chạy) và S (Khởi động). Sợi dây còn lại không tham gia vào cặp này chính là chân Chung (C).
- Lấy chân Chung (C) vừa tìm được đo với 2 chân kia. Chân nào cho điện trở nhỏ hơn là chân Chạy (R). Chân nào cho điện trở lớn hơn là chân Khởi động (S).

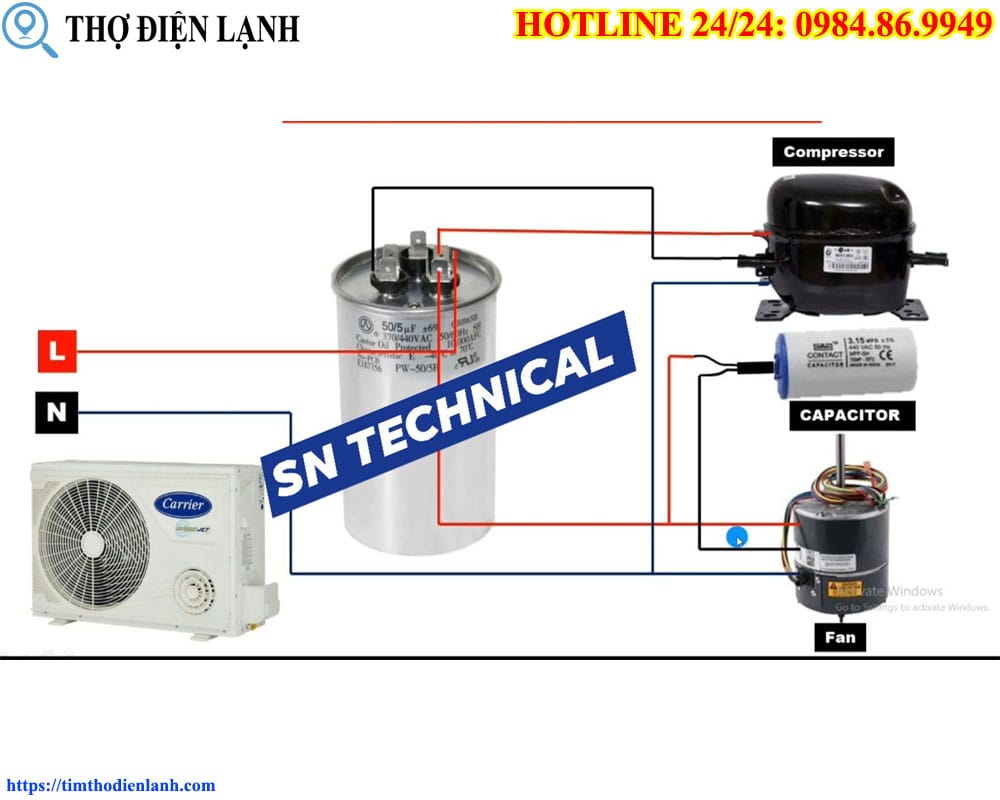

5. Hướng dẫn chi tiết cách đấu nối tụ điện máy lạnh
5.1. Cách đấu tụ điện 2 chân (Tụ đơn)
Tụ điện xoay chiều không phân biệt cực âm dương, nên bạn cắm chân nào cũng được.
- Bước 1: Dây Chung (C) của block đấu trực tiếp vào 1 đầu của nguồn điện L.
- Bước 2: Dây Chạy (R) của block đấu vào một bên chân của tụ điện, đồng thời cắm thêm dây nguồn N vào chân tụ này.
- Bước 3: Dây Khởi động (S) của block đấu đơn độc vào chân còn lại của tụ điện.
5.2. Cách đấu tụ điện 3 chân (Tụ kép)
Trên mặt tụ 3 chân sẽ dập nổi 3 ký hiệu rất rõ ràng. Cần nhìn kỹ trước khi cắm:
- H (Herm): Nối với dây Khởi động (S) của Block.
- F (Fan): Nối với dây Khởi động (S) của Quạt cục nóng.
- C (Common – Chân chung): Tập trung nhiều dây nhất.
Quy trình cắm dây tụ 3 chân:
- Cắm dây Khởi động (S) của lốc vào chân H.
- Cắm dây Khởi động (S) của quạt vào chân F.
- Cắm chung dây Chạy (R) của lốc, dây Chạy (R) của quạt và 1 dây Nguồn vào cụm chân C.
- Sợi dây nguồn còn lại đấu vào điểm nối chung dây Chung (C) của lốc và quạt (thường nằm ở cầu đấu dây).
6. Bảng so sánh thông số tụ điện máy lạnh phổ biến
| Công suất máy (BTU) | Trị số tụ (uF) thông dụng | Ghi chú |
| 9.000 BTU | 25uF – 30uF | Tùy hãng sản xuất |
| 12.000 BTU | 35uF – 40uF | Kiểm tra kỹ vỏ tụ cũ |
| 18.000 BTU | 45uF – 50uF | Cần tụ chịu nhiệt tốt |
| 24.000 BTU | 55uF – 60uF | Thường dùng tụ kép lớn |
7. Những sai lầm “chết người” khi tự đấu tụ tại nhà
Với kinh nghiệm làm Thợ Điện Lạnh, tôi đúc kết được 3 lỗi mà người dùng hay mắc phải nhất:
- Mua sai trị số tụ: Nhiều người nghĩ mua tụ “khỏe” hơn (uF cao hơn) thì máy chạy mát hơn. Sai lầm! Tụ quá lớn sẽ làm cháy cuộn đề, tụ quá nhỏ thì block không khởi động được. Hãy luôn chọn tụ bằng hoặc chênh lệch tối đa 5% so với tụ gốc.
- Đấu nhầm chân Fan và Herm: Nếu bạn cắm dây khởi động block vào chân Fan (vốn có trị số nhỏ), block sẽ không thể khởi động và sinh nhiệt cực lớn.
- Cắm jack cắm lỏng lẻo: Jack cắm không chặt sẽ sinh ra tia lửa điện, gây mô-vê dẫn đến chảy nhựa đầu tụ và cháy dây dẫn. Hãy dùng kìm bóp chặt các đầu cos trước khi cắm.
Nếu máy lạnh của bạn là dòng Nagakawa và đang gặp sự cố phức tạp hơn cả tụ điện, hãy gọi ngay cho tho sua dieu hoa nagakawa để được xử lý triệt để, tránh làm hỏng các linh kiện điện tử nhạy cảm.
8. Lưu ý “Sống Còn” Khi Sửa Chữa, Thay Tụ Cho Dòng Máy Lạnh Inverter
Nhiều khách hàng và cả những anh thợ mới vào nghề thường loay hoay tháo tung cục nóng máy lạnh Inverter (biến tần) để đi tìm… tụ lốc. Tuy nhiên, đối với công nghệ Inverter, bạn bắt buộc phải ghi nhớ 4 sự thật cốt lõi sau đây trước khi đụng vào thiết bị:
8.1. Máy Inverter KHÔNG dùng tụ đề rời cho Block (Máy nén)
Khác với dòng máy cơ (Mono) truyền thống, máy nén của điều hòa Inverter thường là động cơ 3 pha. Nó không khởi động bằng tụ ngậm/tụ đề mà được điều khiển tốc độ trực tiếp bởi Bo mạch công suất (IC mảng IPM).
- Hệ quả: Bạn sẽ không bao giờ tìm thấy cục tụ vỏ nhôm to đùng có giắc cắm ở cục nóng máy Inverter. Nếu lốc máy Inverter không chạy, nguyên nhân 90% là do hỏng bo mạch, đứt dây giao tiếp, hỏng cảm biến hoặc chết lốc, chứ không có “tụ lốc” nào để bạn thay cả.
8.2. Tụ điện của máy Inverter nằm ở đâu?
Cục nóng máy Inverter vẫn có tụ điện, nhưng chúng đóng vai trò khác:
- Tụ lọc nguồn DC: Là những cục tụ điện phân màu đen, hình trụ, được hàn chết trực tiếp trên bo mạch điện tử. Chức năng của chúng là san phẳng dòng điện DC trước khi cấp cho IC công suất.
- Tụ quạt: Một số đời máy Inverter dùng quạt cục nóng AC thì vẫn có một tụ nhựa nhỏ (1.5uF – 2.5uF) dùng để kích quạt. Còn nếu máy dùng quạt DC (quạt từ) thì hoàn toàn không có tụ rời.
8.3. Cảnh báo AN TOÀN ĐIỆN (Cực kỳ nguy hiểm)
Đây là cảnh báo quan trọng nhất! Hệ thống tụ lọc nguồn trên bo mạch Inverter ngậm dòng điện một chiều (DC) có điện áp cực cao, từ 300V đến 400V.
- Ngay cả khi bạn đã dập Aptomat ngắt điện hoàn toàn từ 15 – 30 phút, lượng điện tích trữ trong các tụ này vẫn chưa xả hết. Nếu vô tình chạm tay vào bo mạch, bạn sẽ bị giật rất nặng.
- Bắt buộc: Phải biết cách xả điện bo mạch (thường dùng bóng đèn sợi đốt 220V hoặc điện trở công suất chạm vào 2 chân tụ) cho đến khi bóng đèn vụt tắt thì mới được phép cầm vào bo mạch.
8.4. Đòi hỏi đồ nghề và kỹ năng điện tử chuyên sâu
Việc thay tụ ở máy cơ rất đơn giản: Rút giắc cắm cũ, cắm giắc mới vào là xong. Nhưng để can thiệp vào tụ điện hay linh kiện trên máy Inverter, bạn bắt buộc phải:
- Tháo gỡ toàn bộ vỉ mạch ra ngoài.
- Sử dụng mỏ hàn thiếc, máy hút chì, đồng hồ vạn năng, đồng hồ đo xung…
- Tuyệt đối không tự ý “câu kéo” dây điện hay đấu nối bừa bãi. Chỉ cắm sai một rắc hoặc làm chạm chập trên bo, IC công suất sẽ nổ tung ngay lập tức. Chi phí thay thế bo mạch Inverter mới thường lên tới vài triệu đồng, đắt gấp hàng chục lần so với việc thay một chiếc tụ máy cơ.
💡 Lời khuyên chốt lại: Nếu thiết bị của bạn là dòng điều hòa Inverter và đang gặp sự cố không làm lạnh, cục nóng không chạy. Việc đầu tiên và duy nhất bạn nên tự làm là dùng Remote để test mã lỗi (ví dụ test lỗi Daikin, Panasonic…). Sau khi biết chính xác mã lỗi, hãy gọi ngay cho đội ngũ kỹ thuật chuyên sửa bo mạch Inverter để được xử lý an toàn và triệt để nhất. Tuyệt đối không tự tháo nắp cục nóng ra để “tìm tụ”!
9. Câu hỏi thường gặp (FAQs)
Hỏi: Thay tụ điện máy lạnh giá bao nhiêu? Trả lời: Giá thay tụ dao động từ 250.000đ – 550.000đ tùy vào công suất máy và loại tụ (đơn hay kép). Mức giá này thường đã bao gồm công thợ và bảo hành.
Hỏi: Tại sao tôi vừa thay tụ xong máy chạy được 1 ngày lại hỏng tiếp? Trả lời: Có 2 khả năng: Một là bạn mua phải tụ kém chất lượng (tụ Tàu, tụ lô). Hai là block của bạn đã bị “già” hoặc nghẹt cáp, làm dòng làm việc tăng cao gây nổ tụ.
Hỏi: Tôi có thể dùng 2 tụ đơn thay cho 1 tụ kép không? Trả lời: Hoàn toàn được. Bạn chỉ cần đấu đúng sơ đồ chân C-R-S của cả quạt và block là máy vẫn vận hành bình thường.
10. Kết luận
Việc đấu nối tụ điện máy lạnh không quá khó nếu bạn nắm vững nguyên lý và các ký hiệu trên tụ. Tuy nhiên, nó đòi hỏi sự tỉ mỉ và tuân thủ tuyệt đối các quy tắc an toàn điện. Hy vọng những chia sẻ trên đây của tôi đã giúp bạn tự tin hơn trong việc tự bảo trì và sửa chữa thiết bị gia đình mình.
Nếu bạn gặp khó khăn trong quá trình thực hiện hoặc cần tư vấn sâu hơn về kỹ thuật, đừng ngần ngại liên hệ với đội ngũ Thợ Điện Lạnh của chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7 với thái độ tận tâm và chuyên nghiệp nhất.
Chúc các bạn thành công và có một mùa hè mát mẻ!
