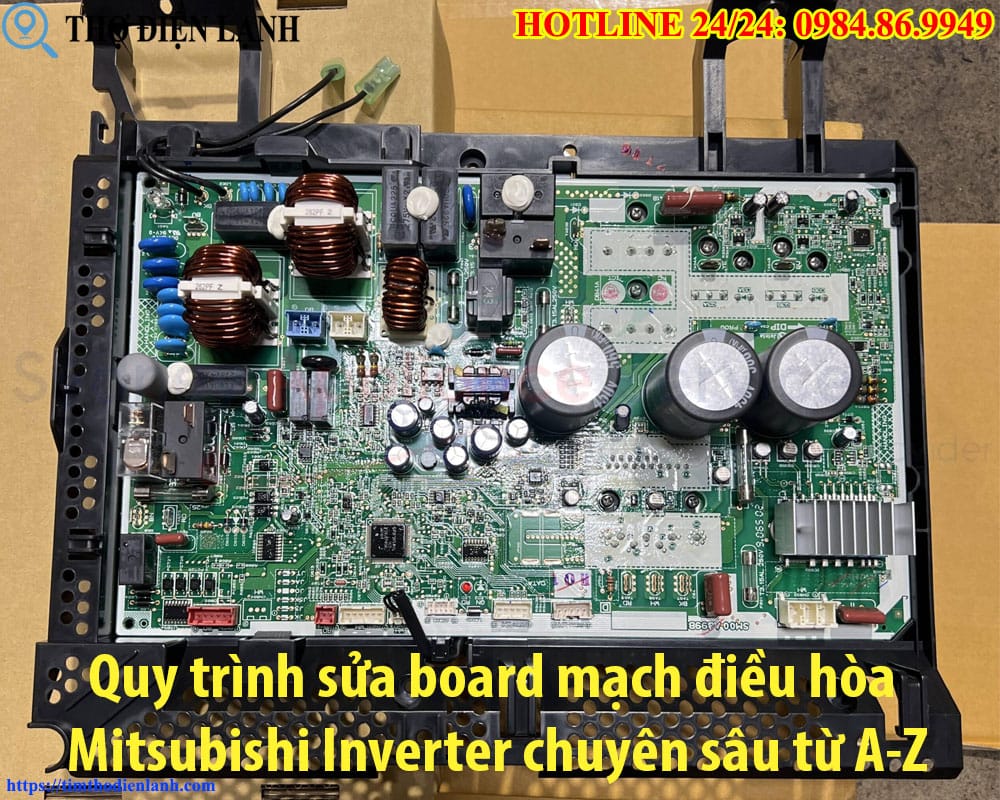

QUY TRÌNH SỬA BOARD MẠCH ĐIỀU HÒA MITSUBISHI INVERTER CHUYÊN SÂU
Trong thế giới của các dòng máy lạnh, Mitsubishi Inverter luôn được ví như một “cỗ xe tăng” bền bỉ và hiệu suất cao. Tuy nhiên, đi kèm với khả năng tiết kiệm điện vượt trội là hệ thống điều khiển cực kỳ phức tạp. Với hơn 10 năm kinh nghiệm trong ngành, tôi khẳng định rằng: Sửa board mạch điều hòa Mitsubishi Inverter không dành cho những tay ngang. Nó đòi hỏi sự kết hợp giữa kiến thức điện tử chuyên sâu và kinh nghiệm thực chiến dày dạn.
Bài viết này tôi sẽ chia sẻ toàn bộ quy trình “khám bệnh” và xử lý các lỗi bo mạch trên dòng máy này, giúp bạn có cái nhìn từ tổng quan đến chi tiết nhất.
1. Dấu hiệu nhận biết board mạch điều hòa Mitsubishi Inverter bị hỏng
Trước khi cầm mỏ hàn lên, chúng ta cần xác định xem “bệnh nhân” đang gặp vấn đề gì. Dưới đây là những dấu hiệu phổ biến nhất mà đội ngũ Thợ Điện Lạnh của chúng tôi thường xuyên gặp phải:
- Đèn nháy lỗi liên tục: Đây là “tiếng kêu cứu” phổ biến nhất. Tùy vào số lần nháy (ví dụ nháy 2 lần, 5 lần hoặc 14 lần) mà lỗi sẽ nằm ở các khối khác nhau.
- Máy không lên nguồn: Dù đã kiểm tra aptomat và dây dẫn nhưng máy vẫn “im hơi lặng tiếng”. Khả năng cao là lỗi khối nguồn trên bo đầu.
- Máy chạy nhưng không lạnh: Quạt dàn lạnh vẫn chạy nhưng block (máy nén) ngoài trời không khởi động được. Đây thường là lỗi giao tiếp hoặc lỗi khối công suất dàn nóng.
- Báo lỗi mất kết nối (Communication Error): Lỗi này cực kỳ đặc trưng trên dòng Mitsubishi Inverter, liên quan đến đường truyền tín hiệu giữa bo dàn lạnh và bo dàn nóng.
Lưu ý: Trước khi can thiệp vào bo mạch, hãy chắc chắn rằng bạn đã kiểm tra [Cách vệ sinh điều hòa tại nhà đúng cách] để loại trừ các nguyên nhân do bụi bẩn gây quá nhiệt.
2. Các nguyên nhân “tử thần” gây hỏng bo mạch Mitsubishi
Dòng Mitsubishi rất bền, nhưng tại Việt Nam, bo mạch của nó thường xuyên hỏng do các yếu tố khách quan:
- Độ ẩm và côn trùng: Gián, thạch sùng chui vào bo mạch gây chập cháy là “chuyện cơm bữa”. Nước ngưng tụ từ dàn lạnh chảy vào bo cũng là nguyên nhân phổ biến.
- Điện áp không ổn định: Những đợt sụt áp hoặc tăng áp đột ngột tại các khu dân cư đông đúc dễ làm nổ tụ lọc nguồn hoặc chết IC công suất.
- Lỗi lắp đặt: Việc nối dây tín hiệu không chuẩn, lỏng lẻo hoặc sử dụng dây không đủ tiết diện gây ra lỗi giao tiếp giữa hai bo.
- Tuổi thọ linh kiện: Sau 5-7 năm sử dụng, các tụ hóa trên bo mạch thường bị khô, dẫn đến sai lệch trị số.
Nếu bạn đang gặp vấn đề tương tự với các thiết bị khác trong nhà, có thể tham khảo thêm dịch vụ sua dieu hoa may lanh chuyên nghiệp để được hỗ trợ kịp thời.
3. Quy trình sửa board mạch điều hòa Mitsubishi Inverter chuyên sâu
Đây là quy trình chuẩn mà một kỹ thuật viên chuyên nghiệp tại https://www.google.com/search?q=timthodienlanh.com phải tuân thủ nghiêm ngặt:
Bước 1: Kiểm tra ngoại quan và đo đạc cơ bản
Sau khi tháo board mạch khỏi máy, việc đầu tiên là quan sát bằng mắt thường.
- Tìm kiếm các dấu hiệu cháy sém, nổ tụ hoặc các vết rỉ sét do ẩm ướt.
- Sử dụng đồng hồ vạn năng (VOM) đo kiểm tra cầu chì nguồn, điện trở nhiệt và các diode cầu. Nếu cầu chì đứt, tuyệt đối không được thay mới ngay mà phải tìm ra linh kiện phía sau đang bị chập.
Bước 2: Kiểm tra khối nguồn xung (Power Supply)
Khối nguồn có nhiệm vụ hạ áp từ 220V AC xuống các mức 15V, 12V, 5V DC để nuôi vi xử lý và relay.
- Đo điện áp tại tụ lọc nguồn chính (khoảng 300V DC).
- Kiểm tra IC nguồn (thường là dòng TOP hoặc MIP). Nếu không có áp ra, cần thay thế IC nguồn và kiểm tra các điện trở mồi.
Bước 3: Kiểm tra mạch giao tiếp (Data Communication)
Đối với máy Inverter, bo đầu và bo đuôi “nói chuyện” với nhau qua một dây tín hiệu (thường là dây số 3).
- Sử dụng thang đo DC 50V, đo giữa dây số 2 (N) và dây số 3.
- Nếu kim đồng hồ dao động liên tục (ví dụ từ 10V đến 30V), mạch giao tiếp tốt. Nếu kim đứng yên hoặc không có áp, bạn cần kiểm tra các Opto (cách ly quang) trên cả hai bo.
Bước 4: Kiểm tra khối công suất (IPM) – “Trái tim” của máy Inverter
Đây là phần khó nhất. IC công suất điều khiển máy nén chạy nhanh hay chậm.
- Nếu block không chạy và máy báo lỗi quá dòng, hãy đo kiểm tra 6 chân của IC công suất với các đường nguồn U, V, W.
- Sử dụng thang đo x1 Ohm, nếu có bất kỳ cặp chân nào thông mạch (điện trở bằng 0), IC công suất đã bị “thủng” và cần thay thế.
Bước 5: Kiểm tra các cảm biến (Sensor)
Dòng Mitsubishi rất nhạy cảm với trị số sensor.
- Kiểm tra Sensor đồng (dàn lạnh) và Sensor gió. Trị số chuẩn thường rơi vào khoảng 5kOhm hoặc 10kOhm ở nhiệt độ 25 độ C.
- Nếu trị số sai lệch, máy sẽ báo lỗi ngay lập tức sau khi khởi động khoảng 3-5 phút. Bạn có thể tham khảo thêm [Bảng trị số sensor điều hòa các hãng] để đối chiếu chính xác.
4. Bảng giá tham khảo sửa chữa board mạch Mitsubishi Inverter
Dưới đây là bảng giá ước tính để khách hàng dễ dàng hình dung. Giá thực tế có thể thay đổi tùy theo công suất máy (9000BTU – 24000BTU) và model cụ thể.
| Loại lỗi | Nội dung sửa chữa | Giá tham khảo (VNĐ) |
| Lỗi nguồn | Thay IC nguồn, tụ lọc, sửa mạch nguồn xung | 450.000 – 650.000 |
| Lỗi giao tiếp | Thay Opto, sửa mạch Data | 550.000 – 850.000 |
| Lỗi mắt nhận | Thay mắt nhận tín hiệu remote | 350.000 – 500.000 |
| Lỗi Sensor | Thay cảm biến chính hãng | 350.000 – 450.000 |
| Lỗi công suất | Thay IC IPM (Khối công suất dàn nóng) | 1.200.000 – 2.500.000 |
| Thay board mới | Thay board mạch chính hãng | Liên hệ |
5. Những lưu ý “sống còn” khi sửa board mạch Inverter
Sửa máy lạnh Inverter, đặc biệt là Mitsubishi, đòi hỏi sự cẩn thận tuyệt đối:
- Xả điện tụ lọc: Tụ nguồn 300V trên bo dàn nóng giữ điện rất lâu ngay cả khi đã ngắt nguồn. Hãy dùng một bóng đèn sợi đốt để xả điện trước khi chạm tay vào, tránh bị điện giật nguy hiểm.
- Sử dụng linh kiện chính hãng: Đừng bao giờ thay thế các IC “tàu” giá rẻ. Dòng Mitsubishi rất kén linh kiện, việc dùng hàng kém chất lượng sẽ khiến máy hỏng lại chỉ sau vài ngày.
- Keo tản nhiệt: Khi thay IC công suất, bắt buộc phải bôi một lớp keo tản nhiệt mới và siết chặt vít vào tấm nhôm. Nếu tản nhiệt kém, IC sẽ “chết” ngay khi máy chạy tốc độ cao.
- Kiểm tra tải: Trước khi lắp bo vào máy, nên kiểm tra xem quạt và máy nén có bị kẹt hoặc chạm chập không. Nếu tải hỏng mà lắp bo mới vào, bo sẽ tiếp tục cháy.
Góc chuyên gia: “Nhiều trường hợp khách hàng tự ý tháo bo ra kiểm tra rồi làm gãy chân linh kiện hoặc cắm sai jack dẫn đến hư hỏng nặng hơn. Nếu không có chuyên môn, tốt nhất hãy gọi Thợ Điện Lạnh để được xử lý an toàn.”
Ngoài ra, nếu trong gia đình bạn có các thiết bị khác gặp sự cố, đừng ngần ngại tìm đến các chuyên gia như tho sua tu lanh hay tho sua bep tu hong ngoai để nhận được sự tư vấn tốt nhất.
6. Các câu hỏi thường gặp (FAQs)
Tại sao điều hòa Mitsubishi Inverter nháy đèn 14 lần?
Trả lời: Đây thường là lỗi liên quan đến khối công suất hoặc máy nén (Block). Có thể IC IPM bị quá nhiệt, hỏng hoặc máy nén bị kẹt cơ. Cần kiểm tra kỹ bo dàn nóng.
Có nên sửa board mạch hay thay mới hoàn toàn?
Trả lời: Nếu bo mạch chỉ hỏng các linh kiện ngoại vi như tụ, điện trở, IC nguồn hoặc Opto thì nên sửa để tiết kiệm chi phí (chỉ bằng 1/3 giá thay mới). Tuy nhiên, nếu bo bị cháy đen diện rộng hoặc vi xử lý (CPU) bị hỏng thì thay mới là giải pháp tối ưu.
Sửa board mạch Mitsubishi mất bao lâu?
Trả lời: Thông thường, các lỗi cơ bản có thể xử lý trong vòng 1-2 giờ. Với các lỗi phức tạp liên quan đến IC công suất hoặc tìm lỗi chập chờn, kỹ thuật viên có thể cần 1-2 ngày để chạy thử nghiệm (test) trước khi bàn giao.
Tôi có thể tự check mã lỗi điều hòa Mitsubishi không?
Trả lời: Hoàn toàn được. Bạn có thể sử dụng remote, nhấn nút “Check” hoặc quan sát số lần nháy đèn trên dàn lạnh. Hãy xem thêm bài viết [Hướng dẫn tra cứu mã lỗi điều hòa Mitsubishi đầy đủ nhất] để biết chi tiết.
Kết luận
Sửa board mạch điều hòa Mitsubishi Inverter là một nghệ thuật đòi hỏi sự kiên nhẫn và chính xác. Hy vọng những chia sẻ trên đây đã giúp bạn hiểu rõ hơn về quy trình cũng như những khó khăn khi xử lý dòng máy “sang chảnh” này. Hãy luôn ưu tiên yếu tố an toàn và chất lượng linh kiện để thiết bị của bạn luôn hoạt động trong trạng thái tốt nhất.
Nếu bạn đang gặp rắc rối với chiếc điều hòa của mình, hãy liên hệ ngay với đội ngũ Thợ Điện Lạnh. Chúng tôi cam kết bắt đúng bệnh, báo đúng giá và bảo hành dài hạn cho mọi hạng mục sửa chữa.
Bạn có muốn tôi kiểm tra giúp mã lỗi cụ thể mà máy lạnh nhà bạn đang gặp phải không?
