Bí Quyết Đọc Sơ Đồ Mạch Điện Máy Giặt Dễ Hiểu Từ Chuyên Gia Hàng Đầu

Sơ đồ mạch điện máy giặt là bản vẽ kỹ thuật mô tả sự kết nối giữa nguồn điện, bảng mạch điều khiển, động cơ và các cảm biến. Để đọc hiểu, bạn cần nắm vững ký hiệu linh kiện và đường đi của dây dẫn. Phân tích đúng sơ đồ giúp khoanh vùng nhanh chóng vị trí chập cháy, đứt dây, từ đó xác định chính xác nguyên nhân gây bệnh mà không cần tháo dỡ toàn bộ thiết bị.

KỸ THUẬT MÁY GIẶT HỖ TRỢ ONLINE 24/24

Tổng Quan Thị Trường Và Tầm Quan Trọng Của Bản Vẽ Mạch Điện

Sự chuyển dịch từ các dòng máy giặt cơ học truyền thống sang các thiết bị điều khiển bằng vi mạch điện tử và công nghệ biến tần đã làm thay đổi hoàn toàn cách chúng ta tiếp cận việc sửa chữa. Ngày nay, một chiếc máy giặt không chỉ đơn thuần là động cơ quay, mà là một hệ thống phức tạp bao gồm hàng chục cảm biến, rơ-le điện từ và vi xử lý tín hiệu.

Việc không hiểu rõ sơ đồ đấu nối dẫn đến tình trạng thợ sửa chữa chẩn đoán mò, thay thế linh kiện bừa bãi, gây tốn kém thời gian và tiền bạc cho khách hàng. Nắm vững cách đọc bản vẽ giúp tối ưu hóa quy trình bảo dưỡng, đảm bảo tính an toàn tuyệt đối và kéo dài tuổi thọ cho thiết bị.

💡 Nhận định từ chuyên gia: “Việc thấu hiểu cấu trúc đường đi của dòng điện trên bản vẽ không chỉ giúp người thợ rút ngắn chín mươi phần trăm thời gian tìm lỗi, mà còn ngăn ngừa rủi ro cháy nổ do đấu nối sai lệch hoặc sử dụng sai điện áp định mức.” – Kỹ sư Nguyễn Văn Khang, chuyên gia thiết kế mạch điện dân dụng.

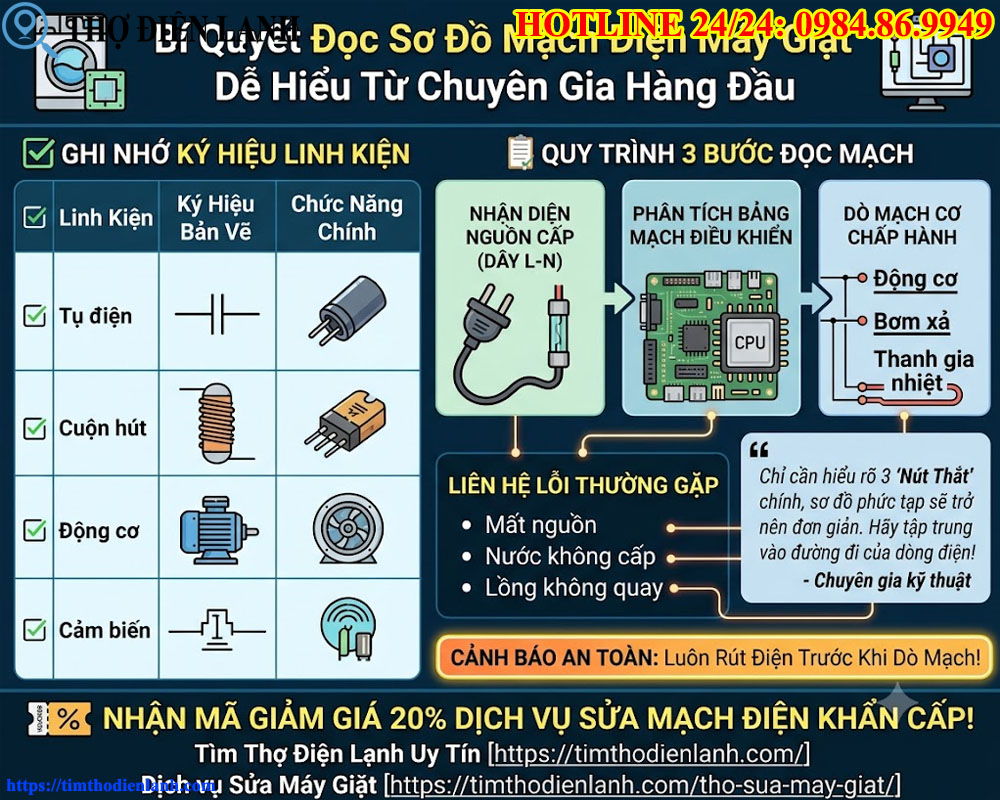

Bảng Từ Điển Ký Hiệu Trên Sơ Đồ Mạch Điện

Để bắt đầu, bạn bắt buộc phải ghi nhớ các ký hiệu hình học cơ bản. Dưới đây là bảng đối chiếu chi tiết nhất:

Ký Hiệu Trên Bản Vẽ	Tên Linh Kiện Tương Ứng	Chức Năng Chính Trong Hệ Thống	Thông Số Kỹ Thuật Thường Gặp
Đường thẳng liền nét	Dây dẫn điện chính	Truyền tải điện năng và tín hiệu giữa các trạm	220 Vôn / 5-15 Ampe
Hình tròn có chữ M	Động cơ truyền động	Tạo lực quay cho lồng giặt	220 Vôn xoay chiều hoặc điện một chiều
Hình chữ nhật / Cuộn dây	Cuộn hút, Rơ-le, Van điện từ	Mở nước, đóng nắp, chuyển mạch dòng điện	12 Vôn – 220 Vôn
Biểu tượng công tắc	Tiếp điểm cửa an toàn	Ngắt nguồn khi nắp máy bị mở đột ngột	Tối đa 250 Vôn / 16 Ampe
Ký hiệu tụ điện (hai vạch)	Tụ khởi động / Tụ ngậm	Hỗ trợ khởi động và duy trì vòng quay động cơ	10 – 15 Mi-crô-pha-ra
Ký hiệu điện trở (Ziczac)	Sợi đốt đun nước nóng	Gia nhiệt lượng nước theo nhiệt độ cài đặt	1500 – 2000 Uát

Hướng Dẫn Từng Bước Dò Và Phân Tích Mạch Điện

Quá trình đọc bản vẽ đòi hỏi tư duy lô-gíc và sự kiên nhẫn. Hãy tuân thủ nghiêm ngặt quy trình dưới đây để tránh bỏ sót các chi tiết quan trọng.

1. Xác Định Khối Nguồn Cấp Đầu Vào

• Tìm phích cắm: Luôn bắt đầu từ điểm cấp nguồn điện xoay chiều (thường ký hiệu là L và N tương ứng với dây pha và dây trung tính).
• Dò qua cầu chì: Dòng điện sẽ đi qua một cầu chì bảo vệ trước khi tiến vào bảng mạch trung tâm. Nếu trên bản vẽ có thêm bộ lọc nhiễu, hãy lưu ý kiểm tra linh kiện này đầu tiên khi thiết bị mất nguồn.
• Khối hạ áp: Quan sát đường đi của dòng điện vào biến áp hoặc mạch hạ áp trực tiếp để tạo ra nguồn điện một chiều (thường là 5 Vôn cho vi xử lý và 12 Vôn cho rơ-le).

2. Phân Tích Khối Vi Xử Lý Và Tín Hiệu

• Vi mạch trung tâm là trái tim của hệ thống. Từ đây, các đường tín hiệu điều khiển sẽ tỏa ra khắp nơi.
• Bạn cần tìm các đường dây nối từ vi mạch đến các cảm biến (như công tắc áp suất nước, cảm biến tốc độ động cơ). Đây là những đường tín hiệu dòng điện cực nhỏ, cần sử dụng đồng hồ vạn năng ở thang đo phù hợp để kiểm tra.

3. Dò Mạch Khối Chấp Hành

• Mạch điều khiển van cấp/xả: Từ bảng mạch, dò theo đường dây đến các van điện từ. Thông thường, tín hiệu sẽ đi qua một linh kiện bán dẫn trước khi cấp điện lưới cho van.
• Mạch động cơ: Với máy giặt thông thường, sơ đồ sẽ thể hiện dây chung, dây chạy và dây đề nối với tụ điện. Với máy sử dụng công nghệ biến tần, sơ đồ sẽ phức tạp hơn với cụm ba pha (U, V, W) chạy thẳng từ khối công suất xuống động cơ.

Dấu Hiệu Hư Hỏng Khớp Với Sơ Đồ Mạch Điện

Khi quan sát thiết bị, bạn có thể đối chiếu các dấu hiệu thực tế với những cụm linh kiện tương ứng trên bản vẽ:

• Mất nguồn hoàn toàn, không có đèn báo: Nguyên nhân phần lớn nằm ở đoạn mạch từ phích cắm qua cầu chì đến cuộn sơ cấp của biến áp. Đứt dây hoặc nổ cầu chì là bệnh phổ biến.
• Nước cấp tràn lồng giặt không ngừng: Lỗi tại cụm công tắc áp suất nước hoặc tiếp điểm rơ-le điều khiển van cấp trên bảng mạch bị dính.
• Lồng giặt không quay, chỉ nghe tiếng vù vù: Kiểm tra ngay cụm mạch chứa tụ điện khởi động hoặc đường dây tín hiệu từ vi mạch xuống linh kiện điều khiển công suất.

⚠️ Cảnh báo an toàn tuyệt đối: Điện áp trong mạch có thể lên tới 220 Vôn hoặc cao hơn tại các tụ lọc nguồn. Phải rút phích cắm, dùng bút thử điện kiểm tra và xả tụ điện trước khi chạm tay vào bất kỳ bó dây nào. Sự chủ quan có thể dẫn đến hậu quả chết người.

Các Mã Lỗi Phổ Biến Liên Quan Đến Hệ Thống Điện

Việc hiểu sơ đồ giúp bạn giải mã các thông báo lỗi trên màn hình một cách triệt để:

• Mã lỗi về cửa (Ví dụ: LE, dE, E4): Dò ngay đường dây từ công tắc cửa về bảng mạch trung tâm. Thông thường dây bị chuột cắn đứt hoặc tiếp điểm bị ô-xy hóa.
• Mã lỗi cấp nước (Ví dụ: IE, 4E, E1): Liên quan trực tiếp đến nguồn điện cấp cho van cấp nước. Nếu đo tại rắc cắm van không có đủ điện áp 220 Vôn, lỗi nằm ở mạch điều khiển.
• Mã lỗi xả nước (Ví dụ: OE, 5E, E2): Phân tích đường dây nối với động cơ kéo xả. Lò xo hoặc cuộn hút bên trong động cơ xả có thể đã chập cháy, làm đứt mạch liên kết.

Bảng Giá Tham Khảo Sửa Chữa Mạch Điện Máy Giặt

Lưu ý: Mức giá dưới đây tính bằng Việt Nam Đồng, thay đổi tùy thuộc vào mức độ hư hỏng phức tạp và linh kiện sử dụng.

Hạng Mục Xử Lý Sự Cố	Dòng Máy Cửa Trên	Dòng Máy Cửa Ngang	Dòng Máy Công Nghệ Biến Tần
Nối dây, khắc phục đứt gãy cơ bản	150.000 – 250.000	200.000 – 350.000	250.000 – 400.000
Sửa chữa mạch điều khiển mất nguồn	350.000 – 550.000	500.000 – 800.000	650.000 – 1.200.000
Khắc phục lỗi linh kiện công suất động cơ	450.000 – 650.000	600.000 – 950.000	800.000 – 1.500.000
Thay thế linh kiện cảm biến mức nước	250.000 – 350.000	350.000 – 550.000	450.000 – 650.000

Tình Huống Thực Tế: Sửa Chữa Dựa Trên Phân Tích Sơ Đồ

Dưới đây là các trường hợp xử lý khẩn cấp ngoài đời thực minh chứng cho sức mạnh của việc đọc hiểu bản vẽ kỹ thuật.

Tình Huống 1: Hiểm Họa Từ Việc Cắm Nhầm Nguồn Điện

• Họ tên khách hàng: Bà Trần Thị Mai, 45 tuổi.
• Địa chỉ: Số 15 đường Lê Lợi, Phường Bến Nghé, Quận Một, Thành phố Hồ Chí Minh.
• Tình trạng khẩn cấp: Khách hàng sử dụng thiết bị nội địa yêu cầu nguồn 110 Vôn nhưng vô tình cắm thẳng vào ổ lưới 220 Vôn. Lập tức có tiếng nổ lớn, lồng giặt bốc khói ngùn ngụt khét lẹt.
• Giải quyết: Dựa vào sơ đồ nguyên lý, kỹ thuật viên nhanh chóng khoanh vùng khối bảo vệ quá áp. Thay vì báo giá thay toàn bộ bảng mạch với chi phí khổng lồ, thợ chỉ cần dò dọc theo đường cấp nguồn, phát hiện và thay thế cục bảo vệ điện áp (varistor) và cầu chì đã nổ đen thui để bảo vệ các linh kiện phía sau. Thiết bị hoạt động lại bình thường chỉ sau ba mươi phút.

Tình Huống 2: Thảm Họa Nước Tràn Trong Đêm

• Họ tên khách hàng: Ông Lê Văn Hùng, 50 tuổi.
• Địa chỉ: Ngõ 45 phố Đội Cấn, Quận Ba Đình, Thủ đô Hà Nội.
• Tình trạng khẩn cấp: Nửa đêm, thiết bị không tự đóng van, nước cấp liên tục tràn ra khỏi lồng giặt, chảy lênh láng làm hỏng toàn bộ mặt sàn gỗ tự nhiên cao cấp.
• Giải quyết: Phân tích bản vẽ chỉ ra hai nguyên nhân: kẹt cơ học tại van hoặc rơ-le điều khiển trên mạch bị chập tiếp điểm. Sau khi ngắt điện, đo điện trở tại hai đầu van vẫn bình thường. Tiếp tục dò ngược đường dây màu xanh lam về bảng điều khiển trung tâm, thợ phát hiện linh kiện điều khiển van bị chập, dẫn đến việc cấp điện liên tục dù vi xử lý đã ra lệnh ngắt. Việc thay thế linh kiện bán dẫn nhỏ xíu này đã khắc phục hoàn toàn sự cố.

Tình Huống 3: Mắc Kẹt Quần Áo Trước Giờ Đi Làm

• Họ tên khách hàng: Chị Phạm Thu Thủy, 30 tuổi.
• Địa chỉ: Số 88 đường Trần Hưng Đạo, Quận Hải Châu, Thành phố Đà Nẵng.
• Tình trạng khẩn cấp: Thiết bị lồng ngang mất nguồn hoàn toàn ở giữa chu trình giặt. Nước xà phòng còn đầy bên trong, cửa bị khóa cứng, quần áo đồng phục của các con chuẩn bị đi học bị mắc kẹt.
• Giải quyết: Dựa trên bản vẽ cấu tạo công tắc cửa từ tính, kỹ thuật viên nhận định công tắc không được cấp nguồn để nhả chốt. Thợ đã dò theo sơ đồ, đấu tắt tạm thời đường dây tín hiệu công tắc cửa để hệ thống nhận diện cửa đã mở, xả hết nước khẩn cấp cứu lấy số quần áo. Sau đó, mới tiến hành tháo bảng mạch để xử lý đường đứt ngầm bên dưới thân vỏ.

Danh Sách Hàng Đầu: Địa Chỉ Thợ Sửa Chữa Uy Tín Khắp Ba Miền

Nếu bản vẽ mạch điện quá phức tạp và bạn cần sự can thiệp của những bàn tay chuyên nghiệp, việc lựa chọn đúng thợ là yếu tố quyết định. Dưới đây là những lý do bạn nên tìm đến các chuyên gia thực thụ:

1. Chẩn đoán bằng thiết bị đo lường chuẩn xác: Các kỹ thuật viên giỏi luôn sử dụng sơ đồ kết hợp với đồng hồ vạn năng điện tử, máy hiện sóng để bắt bệnh, tuyệt đối không đoán mò.
2. Linh kiện thay thế rõ nguồn gốc: Bảo đảm các chỉ số điện áp, điện trở trùng khớp hoàn toàn với thiết kế gốc của nhà sản xuất.
3. An toàn về điện: Khôi phục nguyên trạng hệ thống cách điện, bọc ống co nhiệt cẩn thận cho các mối nối.

Để không phải băn khoăn trước hàng trăm cơ sở kém chất lượng, hãy chủ động liên hệ với những người thợ sửa máy giặt được kiểm định tay nghề khắt khe. Nền tảng kết nối này quy tụ những cá nhân xuất sắc nhất, có khả năng đọc hiểu mọi sơ đồ từ máy bình dân đến máy thông minh đời mới.

Bạn cũng có thể trải nghiệm toàn bộ hệ sinh thái dịch vụ, tìm kiếm sự trợ giúp đa dạng khác thông qua trang chủ mạng lưới hỗ trợ tìm thợ điện lạnh chuyên nghiệp hàng đầu toàn quốc.

Hành Động Ngay Hôm Nay Để Nhận Ưu Đãi

NHẬN NGAY PHIẾU GIẢM GIÁ ĐẶC QUYỀN! Nếu thiết bị của gia đình bạn đang có dấu hiệu chập chờn, rò rỉ điện hoặc báo lỗi liên tục, đừng chần chừ. Đặt lịch kiểm tra mạch điện toàn diện ngay hôm nay để nhận mức chiết khấu hai mươi phần trăm phí nhân công sửa chữa. Sự cố về điện không thể trì hoãn!

Câu Hỏi Thường Gặp

1. Làm thế nào để phân biệt dây cấp nguồn và dây tín hiệu trên bản vẽ?

Dây cấp nguồn thường được vẽ nét đậm hơn, ký hiệu mức điện áp cao (220 Vôn) và kết nối trực tiếp đến các bộ phận tiêu thụ công suất lớn như động cơ, thanh gia nhiệt. Dây tín hiệu có nét mảnh, chạy từ vi mạch đến các cảm biến với mức điện áp cực nhỏ, thường dưới 12 Vôn.

2. Thiết bị nhà tôi bị chuột cắn đứt nát toàn bộ hệ thống dây, liệu có thể nối lại dựa trên sơ đồ không?

Hoàn toàn có thể. Mỗi dòng dây dẫn thường được mã hóa bằng các màu sắc khác nhau (đỏ, xanh, vàng, sọc đen…). Bằng cách đối chiếu màu dây và vị trí chân cắm trên bản vẽ mạch điện gốc của nhà sản xuất, kỹ thuật viên sẽ ghép nối lại chính xác từng đường tín hiệu mà không sợ chập cháy.

3. Tại sao tôi đã thay mới linh kiện bị hỏng đúng theo sơ đồ nhưng thiết bị vẫn báo lỗi?

Trên mạch điện, một bộ phận hư hỏng (ví dụ: động cơ chập cuộn dây) thường tạo ra dòng điện tăng vọt, kéo theo sự phá hủy của các linh kiện điều khiển trên bảng mạch trung tâm. Nếu bạn chỉ thay phần ngọn (động cơ) mà không dùng đồng hồ vạn năng đo kiểm tra phần gốc (linh kiện bán dẫn cấp nguồn), hệ thống vẫn sẽ không thể hoạt động, thậm chí tiếp tục làm hỏng linh kiện vừa thay mới.

4. Dấu hiệu nhận biết bảng mạch điều khiển trung tâm đã hỏng hoàn toàn không thể cứu vãn?

Đó là khi vi xử lý chính (linh kiện lớn nhất nhiều chân cắm) bị cháy nứt vỏ, thủng lỗ do quá áp, hoặc toàn bộ mạch in bị chập cháy bong tróc diện rộng không còn đường dẫn bằng đồng. Lúc này, việc thay mới cả cụm điều khiển là giải pháp khả thi và an toàn nhất.
