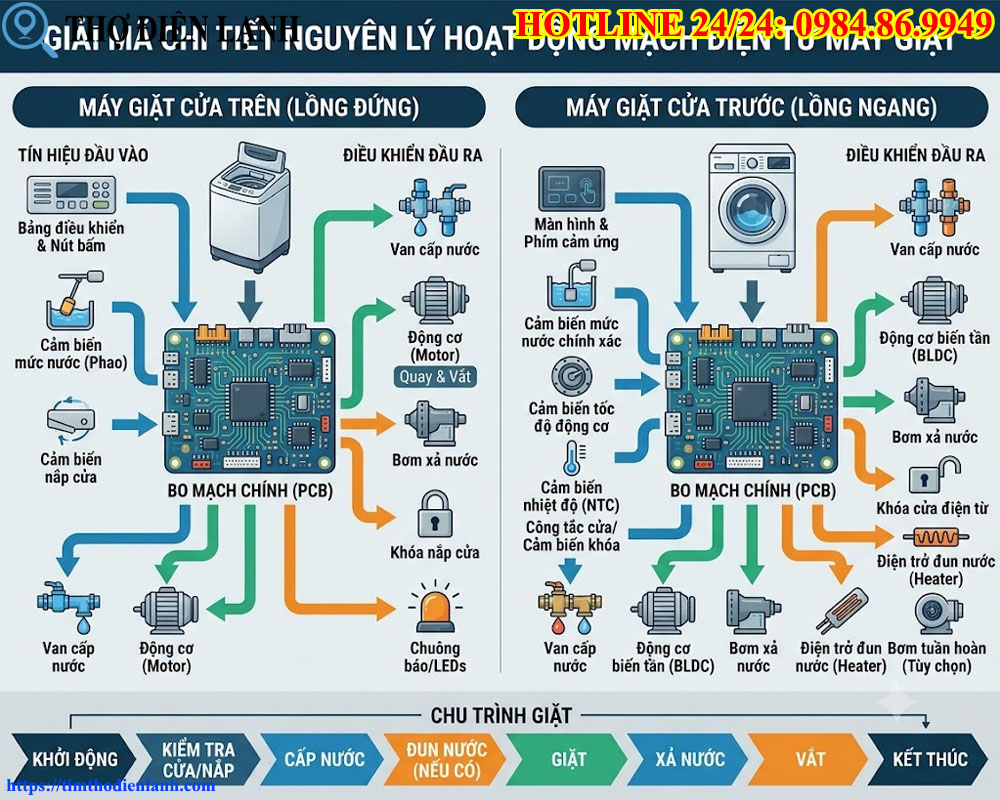

Nguyên lý hoạt động của mạch điện tử máy giặt dựa trên quá trình tiếp nhận tín hiệu từ các cảm biến đo lường (mực nước, nhiệt độ, nắp đậy). Sau đó, vi xử lý trung tâm sẽ phân tích dữ liệu và xuất lệnh điều khiển dòng điện đến các bộ phận chấp hành như van cấp nước, động cơ xoay lồng giặt và bơm xả. Trong khi dòng cửa trên ưu tiên kiểm soát chu trình xoay đảo chiều đơn giản, thì dòng cửa trước đòi hỏi thuật toán phức tạp hơn để tinh chỉnh tốc độ vắt ly tâm, gia nhiệt dung dịch và hệ thống giảm chấn.
KỸ THUẬT MÁY GIẶT HỖ TRỢ ONLINE 24/24
1. Tổng Quan Thị Trường Và Tầm Quan Trọng Của Mạch Điện Tử Trung Tâm
Trên thị trường thiết bị gia dụng hiện nay, mạch điện tử trung tâm được ví như “khối óc” quyết định toàn bộ tính năng và độ bền của thiết bị. Khác với bộ máy cơ học truyền thống, các thế hệ thiết bị giặt giũ hiện đại sử dụng công nghệ biến tần kỹ thuật số. Điều này đồng nghĩa với việc mạch điện tử phải xử lý hàng ngàn tín hiệu mỗi giây để tối ưu hóa lượng nước, chất tẩy rửa và thời gian làm sạch.
Sự phân hóa rõ rệt nhất nằm ở hai dòng thiết bị chính: lồng đứng (cửa trên) và lồng ngang (cửa trước). Sự khác biệt về không gian bố trí lồng giặt buộc các kỹ sư phải thiết kế hệ thống vi mạch với những tiêu chuẩn kháng nước, chịu lực ly tâm và thuật toán vận hành hoàn toàn khác biệt.
💡 Góc Nhìn Chuyên Gia:
“Hơn 70% các ca sự cố thiết bị giặt giũ tốn kém nhất đều bắt nguồn từ việc bảng mạch bị ẩm thấp hoặc chập cháy do côn trùng. Người dùng thường chỉ quan tâm đến việc làm sạch lồng giặt mà quên mất rằng việc bảo vệ bảng điều khiển khỏi môi trường nồm ẩm mới là yếu tố quyết định tuổi thọ của máy.” – Kỹ sư Trần Văn Hùng, 15 năm kinh nghiệm trong ngành cơ điện lạnh.
2. Bảng So Sánh Thông Số Kỹ Thuật & Cấu Tạo Vi Mạch
Để hiểu rõ sự khác biệt, chúng ta cần đi sâu vào bảng đối chiếu các đặc tính kỹ thuật cốt lõi giữa hai dòng vi mạch này:
| Yếu Tố Kỹ Thuật | Vi Mạch Máy Giặt Cửa Trên (Lồng Đứng) | Vi Mạch Máy Giặt Cửa Trước (Lồng Ngang) |
| Vị trí lắp đặt | Thường nằm ngay dưới bảng nút bấm mặt trên. | Nằm ở góc trong vỏ máy hoặc phía sau núm vặn mặt trước. |
| Mức độ phức tạp | Cơ bản, ít linh kiện tích hợp, tập trung vào điều khiển rơ-le ngắt mở. | Vô cùng phức tạp, tích hợp vi mạch điều khiển công suất động cơ lớn, kiểm soát gia nhiệt. |
| Thuật toán cấp nước | Theo mức cài đặt tĩnh (từ thấp đến cao). | Cảm biến lưu lượng động, tự động cân đo khối lượng sợi vải. |
| Kiểm soát vòng vắt | Tối đa 700 – 800 vòng/phút. | Lên tới 1200 – 1400 vòng/phút, yêu cầu cảm biến gia tốc và cân bằng động khắt khe. |
| Bảo vệ chống thấm | Phủ keo bề mặt ở mức độ trung bình. | Đổ keo nguyên khối (đặc biệt ở các dòng tích hợp biến tần). |
3. Phân Tích Chuyên Sâu Nguyên Lý Hoạt Động
Nguyên Lý Vận Hành Của Mạch Điều Khiển Máy Giặt Cửa Trên
Dòng thiết bị này hoạt động dựa trên cơ chế truyền động thẳng đứng, do đó vi mạch được lập trình theo một quy trình tuần tự, đơn giản nhưng đòi hỏi sự chính xác cao về mặt thời gian:
- Giai đoạn nhận diện: Khi người dùng ấn nút khởi động, vi mạch cấp điện tĩnh để mâm giặt quay thử vài vòng. Sự kháng cự của mâm giặt sẽ gửi tín hiệu dòng điện ngược về vi mạch để tính toán trọng lượng đồ giặt.
- Giai đoạn cấp nước: Dựa trên trọng lượng, mạch ra lệnh mở van từ tính để nước chảy vào. Cảm biến áp suất khí ở đáy lồng sẽ báo về mạch khi lượng nước đạt chuẩn để đóng van.
- Giai đoạn đảo trộn: Các linh kiện bán dẫn (Triac) trên bảng mạch liên tục đóng ngắt dòng điện xoay chiều, ép động cơ quay đảo chiều liên tục (trái – phải) để chà xát quần áo.
- Giai đoạn xả và vắt: Kết thúc chu trình, mạch cấp điện cho mô-tơ kéo xả để mở van xả nước, đồng thời nhả phanh lồng giặt. Cuối cùng, dòng điện cường độ cao được cấp để lồng giặt quay với tốc độ ly tâm, đẩy nước ra ngoài.
Nguyên Lý Vận Hành Của Mạch Điều Khiển Máy Giặt Cửa Trước
Với lồng ngang, trọng lực đóng vai trò nhào lộn quần áo. Mạch điện tử ở dòng này phải xử lý khối lượng công việc khổng lồ hơn:
- Kiểm soát nhiệt lượng: Mạch điện điều khiển thanh điện trở đun nóng nước theo đúng mức nhiệt độ được chọn (30, 40, hay 90 độ C) và duy trì sự ổn định nhờ cảm biến nhiệt.
- Điều biến độ rộng xung (PWM): Thay vì chỉ đóng/ngắt đơn thuần, mạch sử dụng biến tần để tăng tốc lồng giặt từ từ, giúp quần áo bám đều vào thành lồng trước khi đạt tốc độ vắt cực đại, hạn chế sự rung lắc vỡ lồng.
- Khóa an toàn: Xuyên suốt quá trình có nước hoặc nhiệt độ cao, mạch phát lệnh khóa chặt chốt cửa bằng cơ chế giãn nở nhiệt của thạch anh, tuyệt đối không cho phép mở cửa giữa chừng.
4. Dấu Hiệu Hư Hỏng Và Bảng Mã Sự Cố Phổ Biến
Trong quá trình sử dụng, bảng mạch có thể gặp phải nhiều tình trạng xuống cấp. Dưới đây là những dấu hiệu hư hỏng sớm bạn cần lưu ý:
- Bàn phím không phản hồi hoặc bấm nút này lại nhảy sang chức năng khác.
- Đèn báo tín hiệu nhấp nháy liên tục ngay khi vừa cắm phích điện.
- Thiết bị đang vận hành bỗng nhiên ngưng đọng, không xả nước hoặc không chuyển sang chế độ vắt.
- Ngửi thấy mùi khét hoặc xuất hiện tiếng nổ lách tách từ khu vực bảng điều khiển.
Bảng Tổng Hợp Mã Sự Cố Của Vi Mạch Cần Nhớ:
- Sự cố E1 / IE: Mạch không nhận được tín hiệu nước đã cấp đủ trong thời gian quy định (thường do lỗi phần cấp lệnh từ mạch ra van).
- Sự cố UE / E4: Lỗi mất cân bằng lồng giặt. Mạch trung tâm phát hiện biên độ chấn động vượt ngưỡng và tự động khóa động cơ để bảo vệ trục quay.
- Sự cố PE / AE: Lỗi mất kết nối giữa vi xử lý và các cảm biến đo lường áp lực nước.
- Sự cố LE / CE: Lỗi quá dòng động cơ. Mạch biến tần bị quá nhiệt do làm việc quá tải hoặc chập cháy linh kiện công suất.
⚠️ LỜI CẢNH BÁO TỪ THỢ LÀNH NGHỀ:
Không bao giờ tự ý tháo mở lớp keo chống nước bọc quanh vi mạch nếu bạn không có am hiểu về điện tử. Việc chạm tay trực tiếp hoặc dùng vật cứng cạy mở có thể làm đứt vỉ đồng siêu nhỏ, biến một sự cố có thể sửa chữa nhỏ thành tình trạng phải thay mới toàn bộ với chi phí vô cùng đắt đỏ. Khi gặp mã báo hiệu phức tạp, hãy tìm sự trợ giúp trên một nền tảng kết nối thợ điện lạnh uy tín để nhận tư vấn chính xác.
5. Tình Huống Thực Tế (Khắc Phục Sự Cố Khẩn Cấp)
Dưới đây là các tình huống nguy cấp thực tế được ghi nhận từ khách hàng, minh chứng cho sự quan trọng của việc xử lý đúng cách:
Sự Cố Tràn Nước Trong Đêm (Chị Lê Thị Mai, Ngõ 12, Khuất Duy Tiến, Thanh Xuân, Hà Nội)
Vào lúc 11 giờ đêm, chiếc máy giặt cửa ngang của nhà chị Mai liên tục xả nước không ngừng dù máy đã tắt phím nguồn. Nước tràn ra khắp sàn gỗ, nguy cơ chập điện lan sang các thiết bị khác.Nguyên nhân: Rơ-le điều khiển van cấp nước trên bo mạch bị chập dính do dán nhện làm tổ bên trong.Cách xử lý khẩn cấp: Lập tức dập cầu dao điện tổng khu vực giặt, khóa van nước tường. Tuyệt đối không cắm lại điện. Sự cố này buộc phải tháo vi mạch về trạm để thay thế linh kiện điều khiển van từ.
Mạch Tỏa Khói Khét Lẹt Khi Đang Vắt (Anh Nguyễn Minh Hoàng, Tòa nhà Landmark, Quận 1, TP.HCM)
Máy giặt cửa trên đang ở chu trình vắt ly tâm thì bất ngờ phát ra tiếng nổ “bụp”, kèm theo mùi khét nồng nặc và thiết bị dừng hẳn.Nguyên nhân: Mạch bị quá tải dòng điện do tụ điện khởi động quá hạn sử dụng, gây nổ tụ bảo vệ áp trên bảng mạch.Cách xử lý khẩn cấp: Rút ngay phích cắm bằng găng tay cao su dày (đề phòng rò điện vỏ máy). Mở cửa phòng cho thoát khói. Nhờ sự can thiệp lập tức của những người thợ sửa máy giặt lành nghề để kiểm tra đo đạc lại mạch nguồn trước khi thay linh kiện mới, tránh hỏng hóc lây lan sang phần động cơ bên dưới.
Hệ Thống Phím Liệt Hoàn Toàn Ngày Nồm Ẩm (Chú Phạm Văn Hải, Đường Trần Cao Vân, Thanh Khê, Đà Nẵng)
Sau đợt mưa phùn ẩm ướt kéo dài, toàn bộ phím bấm cảm ứng mặt trước không thể thao tác, dù đèn nguồn vẫn sáng chập chờn.Nguyên nhân: Hơi ẩm xâm nhập làm oxy hóa lớp than dẫn điện dưới các phím bấm màng, khiến tín hiệu truyền về vi xử lý bị nhiễu loạn.Cách xử lý khẩn cấp: Dùng máy sấy tóc (chế độ gió ấm nhẹ, không dùng gió nóng) sấy đều qua lại bề mặt bảng điều khiển khoảng 15 phút. Nếu vẫn không được, thợ chuyên môn cần đến cấy lại đường mạch than hoặc thay mới vỉ phím.
6. Danh Sách Tuyển Chọn Các Trạm Hỗ Trợ Kỹ Thuật Uy Tín Nhất
Khi bo mạch gặp vấn đề nghiêm trọng, bạn nên liên hệ đến các đơn vị chuyên nghiệp. Dưới đây là danh sách tuyển chọn các trạm dịch vụ được người dùng đánh giá cao nhất về tốc độ và chất lượng:
- Trạm Xử Lý Điện Lạnh Bách Khoa (Khu vực Miền Bắc): Chuyên gia giải quyết các bảng mạch phức tạp của dòng lồng ngang châu Âu. Sở hữu trang thiết bị kiểm tra xung sóng hiện đại.
- Trung Tâm Dịch Vụ Điện Máy Chợ Lớn (Khu vực Miền Nam): Hệ thống trạm phủ rộng, cung cấp linh kiện vi mạch thay thế chính hãng với giấy tờ xuất xứ rõ ràng.
- Trạm Hỗ Trợ Cơ Điện Miền Trung (Đà Nẵng & Huế): Đội ngũ kỹ thuật viên am hiểu đặc tính khí hậu biển khắc nghiệt, chuyên gia gia cố thêm lớp sơn chống ẩm cho mạch điện sau khi phục hồi.
7. Bảng Báo Giá Khảo Sát Khắc Phục Lỗi Vi Mạch Trung Tâm
Chi phí sửa chữa hoặc thay thế mạch phụ thuộc rất nhiều vào thế hệ máy và công nghệ đi kèm. Dưới đây là bảng giá tham khảo trên thị trường để bạn không bị bóp giá:
| Hạng Mục Dịch Vụ Khắc Phục | Dòng Máy Cửa Trên (VND) | Dòng Máy Cửa Trước (Biến Tần) (VND) | Thời Gian Xử Lý Ước Tính |
| Sấy, vệ sinh mạch do ẩm thấp | 150.000 – 250.000 | 250.000 – 350.000 | 30 – 45 phút |
| Thay rơ-le / Triac điều khiển | 350.000 – 550.000 | 650.000 – 850.000 | 1 – 2 tiếng |
| Xử lý mạch mất nguồn hoàn toàn | 450.000 – 750.000 | 850.000 – 1.200.000 | 1 ngày (nhận về trạm) |
| Thay vi mạch mới nguyên cụm | 1.200.000 – 1.800.000 | 2.500.000 – 4.500.000 | Tùy thuộc sẵn có từ nhà cung cấp |
8. Hướng Dẫn Kéo Dài Tuổi Thọ Vi Mạch Điện Tử (Cẩm Nang Dành Cho Mọi Nhà)
Để hạn chế tối đa việc vi mạch bị hư hỏng, hãy tuân thủ các quy trình sau:
- Vị trí đặt máy: Tuyệt đối không đặt thiết bị trong phòng tắm hoặc ngoài ban công hứng mưa hắt. Hãy kê cao thiết bị cách mặt đất ít nhất 10 centimet.
- Bọc màng bảo vệ: Nếu thiết bị ở khu vực dễ bị hắt nước, hãy mua áo trùm chống thấm chuyên dụng, tuy nhiên cần mở ra khi vận hành để tản nhiệt.
- Ngắt nguồn hoàn toàn: Rút hẳn phích cắm điện sau khi giặt xong. Việc để điện ngâm trong bo mạch chờ trạng thái khởi động sẽ làm suy giảm tuổi thọ tụ điện và dễ bị sét đánh lan truyền.
- Chống côn trùng: Sử dụng lưới cước bịt kín các lỗ thông gió nhỏ phía sau và dưới đáy vỏ máy để ngăn chặn chuột, thạch sùng chui vào cắn đứt dây hoặc chết trên bảng mạch làm chập điện.
9. Câu Hỏi Thường Gặp (FAQs)
Hỏi: Thiết bị giặt giũ nhà tôi đang dùng bỗng dưng tắt ngấm, bật không lên đèn nữa thì có phải đã cháy vi xử lý không?
Đáp: Chưa chắc chắn. Nguyên nhân có thể do đứt cầu chì bảo vệ trên mạch nguồn, hỏng biến áp hạ áp hoặc đứt dây nguồn nối từ ổ cắm vào thiết bị. Cần dùng đồng hồ đo điện trở để xác định điểm đứt trước khi kết luận vi xử lý bị cháy.
Hỏi: Có thể thay bo mạch của dòng cửa trên sang dòng cửa ngang không?
Đáp: Hoàn toàn không thể. Nguyên lý hoạt động, khối lượng linh kiện, chấu cắm nối và đặc biệt là thuật toán lập trình của hai dòng này khác biệt hoàn toàn.
Hỏi: Máy giặt nhà tôi báo mã sự cố liên tục, tôi cứ rút điện ra cắm lại nhiều lần để ép máy chạy có sao không?
Đáp: Tuyệt đối không. Việc cố tình xóa mã cảnh báo bằng cách ngắt điện ép chạy sẽ làm mất tính năng tự bảo vệ của máy. Điều này có thể khiến động cơ bị quá tải gây cháy nổ, hoặc hỏng toàn bộ mạch công suất nặng nề hơn.
