Cấu Tạo Chi Tiết Board Mạch Máy Lạnh Casper Inverter: Giải Mã “Bộ Não” Điều Khiển Thông Minh

Trong suốt hơn 10 năm làm nghề, trực tiếp cầm đồng hồ đo và mỏ hàn để xử lý hàng nghìn ca bệnh của điều hòa, tôi nhận thấy rằng board mạch máy lạnh Casper Inverter chính là bộ phận phức tạp nhưng cũng thú vị nhất. Nếu ví chiếc máy lạnh như một cơ thể sống, thì board mạch chính là bộ não điều khiển mọi hành vi, từ việc thay đổi tốc độ máy nén đến việc cảm nhận nhiệt độ phòng để tối ưu hóa điện năng.

Bài viết này, với tư cách là một chuyên gia từ Thợ Điện Lạnh đơn vị uy tín, tôi sẽ cùng bạn “mổ xẻ” chi tiết cấu tạo bên trong của tấm board mạch Casper Inverter để bạn có cái nhìn từ tổng quan đến chuyên sâu nhất.

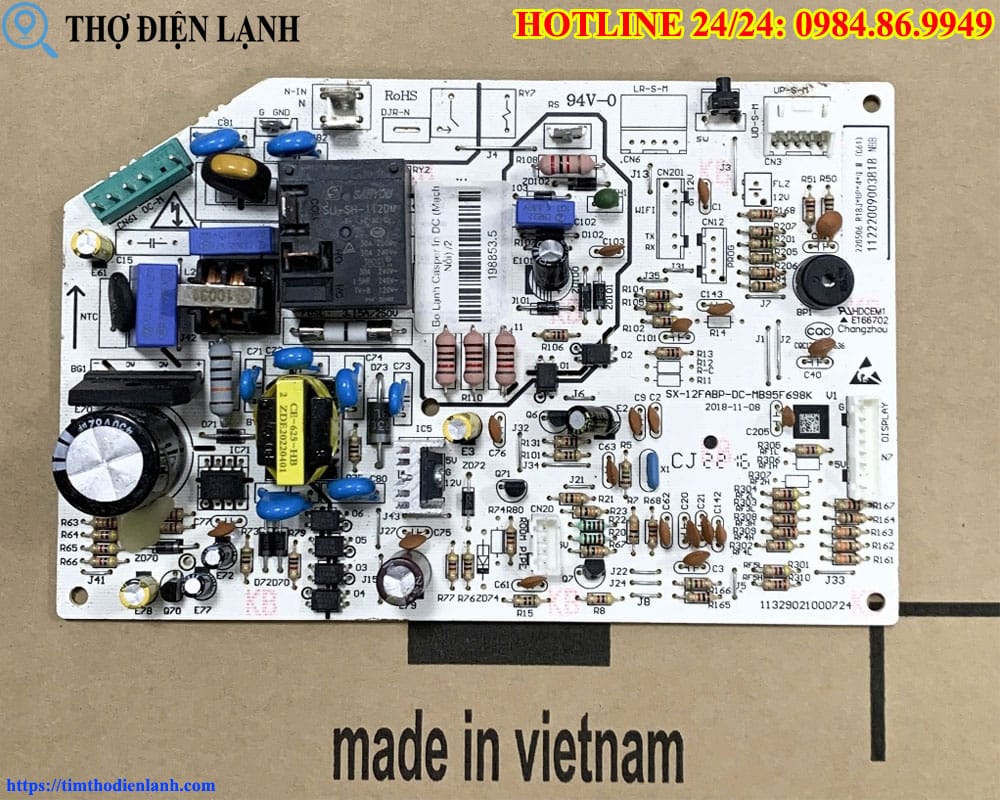

Cấu Tạo Board Mạch Máy Lạnh Casper Inverter: Giải Mã “Bộ Não” Từ A-Z

1. Board mạch máy lạnh Casper Inverter là gì?

Khác với dòng máy cơ (Non-Inverter) chỉ sử dụng các rơ-le đóng ngắt đơn giản, board mạch Inverter của Casper là một hệ thống vi mạch điện tử cực kỳ phức tạp. Nó bao gồm hàng trăm linh kiện bán dẫn, điện trở, tụ điện và các chip xử lý thông minh.

Nhiệm vụ chính của nó là biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), sau đó dùng kỹ thuật điều chế độ rộng xung (PWM) để điều khiển tần số dòng điện, từ đó thay đổi tốc độ quay của máy nén. Điều này giúp máy lạnh Casper vận hành êm ái và tiết kiệm tới 30-50% điện năng.

2. Cấu tạo chi tiết board mạch dàn lạnh (Indoor Unit PCB)

Board mạch dàn lạnh thường nằm ở phía bên phải của khối trong nhà, được bảo vệ trong một hộp nhựa chống cháy. Đây là nơi tiếp nhận lệnh từ người dùng và điều phối các bộ phận ngoại vi.

Các thành phần chính:

Bộ vi xử lý trung tâm (MCU): Đây là “tổng tư lệnh” nhận tín hiệu từ mắt nhận remote và các cảm biến, sau đó ra lệnh cho quạt dàn lạnh và truyền tín hiệu sang dàn nóng.
Khối nguồn xung: Chuyển đổi điện áp 220V AC sang các mức điện áp thấp hơn như 12V DC, 5V DC để nuôi các linh kiện điện tử.
Mắt nhận tín hiệu: Tiếp nhận sóng hồng ngoại từ điều khiển cầm tay.
Hệ thống cảm biến (Sensor): Bao gồm cảm biến nhiệt độ phòng và cảm biến đồng (nhiệt độ dàn). Đây là bộ phận rất hay hỏng gây ra tình trạng mã lỗi điều hòa Casper phổ biến.
Khối điều khiển quạt dàn lạnh: Thường sử dụng AC Fan hoặc DC Fan tùy đời máy, giúp điều chỉnh tốc độ gió mạnh/yếu.

Kinh nghiệm thực tế: Nếu máy lạnh Casper của bạn không nhận khiển hoặc đèn báo nhấp nháy liên tục, 80% nguyên nhân nằm ở khối nguồn hoặc mắt nhận trên board dàn lạnh này.

3. Cấu tạo chi tiết board mạch dàn nóng (Outdoor Unit PCB)

Đây mới là nơi tập trung “tinh hoa” công nghệ Inverter. Board dàn nóng của Casper thường lớn hơn, nhiều linh kiện công suất và chịu điều kiện khắc nghiệt hơn.

Khối chỉnh lưu và lọc nguồn (Rectifier & Filter)

Gồm các Diode cầu công suất lớn và các tụ lọc nguồn DC (thường là tụ 400V – 450V). Nhiệm vụ là biến điện lưới AC thành điện áp DC phẳng. Nếu các tụ này bị phù hoặc khô, máy nén sẽ không thể khởi động được.

Khối công suất IPM (Intelligent Power Module)

Đây là linh kiện quan trọng nhất và cũng đắt tiền nhất. IC công suất IPM nhận tín hiệu điều khiển từ vi xử lý để đóng ngắt 6 con IGBT bên trong, tạo ra dòng điện 3 pha biến thiên cấp cho máy nén (Block). Nếu bạn thấy điều hòa báo lỗi mất pha hoặc máy nén rung mạnh rồi ngắt, khả năng cao IC IPM đã bị “tèo”.

Khối vi xử lý dàn nóng

Nó giao tiếp liên tục với board dàn lạnh qua dây tín hiệu số 3. Nếu dây này bị đứt hoặc board dàn nóng mất nguồn, máy sẽ báo lỗi kết nối ngay lập tức. Để khắc phục triệt để, đôi khi bạn cần gọi thợ sửa điều hòa Casper gần đây để kiểm tra đường truyền tín hiệu này.

Cuộn cảm (Reactor)

Một cục biến thế sắt từ lớn nằm riêng biệt, giúp lọc nhiễu và ổn định dòng điện trước khi cấp vào khối công suất, bảo vệ các linh kiện nhạy cảm khỏi sự tăng giảm đột ngột của điện áp.

4. Nguyên lý hoạt động “nhịp nhàng” giữa hai board mạch

Khi bạn nhấn nút Power trên Remote:

Board dàn lạnh khởi động, kiểm tra các cảm biến. Nếu ổn định, nó sẽ đóng rơ-le cấp nguồn ra dàn nóng.
Board dàn nóng nhận điện, bắt đầu quá trình nạp tụ và kiểm tra lỗi hệ thống (áp suất, dòng điện).
Sau khoảng 2-3 phút, board dàn lạnh gửi tín hiệu yêu cầu chạy máy nén.
Board dàn nóng tính toán tần số phù hợp và bắt đầu đẩy máy nén quay từ tốc độ thấp đến cao.

Quá trình này được giám sát liên tục. Chỉ cần một thông số bất thường (quá nhiệt, quá dòng), board mạch sẽ ngắt ngay để bảo vệ thiết bị.

5. Các dấu hiệu nhận biết board mạch Casper Inverter bị hỏng

Dưới đây là những dấu hiệu “cấp cứu” mà tôi thường xuyên gặp khi đi sửa điều hòa máy lạnh cho khách hàng:

Máy không lên nguồn: Dù đã kiểm tra aptomat và dây điện vẫn tốt nhưng đèn báo trên máy không sáng.
Nháy đèn báo lỗi: Đèn Run hoặc Timer nháy theo nhịp (Ví dụ: nháy 5 lần, 10 lần) hoặc hiển thị các mã như E1, E2, P3… trên mặt nạ dàn lạnh.
Quạt dàn lạnh không quay: Hoặc quay lờ đờ rồi dừng, dù máy vẫn báo đang hoạt động.
Máy nén (Block) không chạy: Dàn nóng chỉ có quạt quay hoặc im lìm hoàn toàn.
Điều khiển không có tác dụng: Remote vẫn tốt nhưng máy không nhận lệnh.

6. Nguyên nhân khiến board mạch “đột tử” – Chia sẻ từ chuyên gia

Tại sao máy lạnh Casper nhà bạn lại hỏng board? Qua thực tế sửa chữa, tôi đúc kết được 4 nguyên nhân chính:

Độ ẩm và Côn trùng: Đây là “kẻ thù số 1”. Thạch sùng, gián chui vào board mạch gây chập cháy linh kiện. Độ ẩm cao ở Việt Nam cũng khiến các chân linh kiện bị oxy hóa, mục mạch.
Nguồn điện không ổn định: Điện áp quá cao hoặc quá thấp, đặc biệt là hiện tượng sét đánh gián tiếp, sẽ đánh thủng IC nguồn và tụ điện.
Lắp đặt sai kỹ thuật: Vị trí đặt dàn nóng quá nóng, không thoát nhiệt được khiến board mạch luôn trong tình trạng “quá nhiệt”, làm giảm tuổi thọ linh kiện bán dẫn. Bạn nên tìm hiểu kỹ về quy trình thợ tháo lắp điều hòa Casper để đảm bảo vị trí lắp đặt tối ưu.
Lười bảo trì, vệ sinh: Bụi bẩn bám dày đặc trên board mạch làm mất khả năng tản nhiệt của IC công suất, dẫn đến cháy nổ. Hãy định kỳ gọi thợ bảo dưỡng điều hòa Casper để làm sạch thiết bị.

7. Bảng giá tham khảo sửa chữa/thay thế board mạch Casper Inverter

Lưu ý: Giá thực tế có thể thay đổi tùy theo Model máy (9000BTU, 12000BTU, 18000BTU) và mức độ hư hỏng.

Hạng mục sửa chữa	Đơn giá tham khảo (VNĐ)	Bảo hành
Sửa board dàn lạnh lỗi nguồn/mắt nhận	450.000 – 650.000	6 Tháng
Sửa board dàn lạnh lỗi quạt/sensor	550.000 – 850.000	6 Tháng
Sửa board dàn nóng lỗi giao tiếp	650.000 – 950.000	3 – 6 Tháng
Thay IC công suất (IPM) dàn nóng	1.200.000 – 1.800.000	6 Tháng
Thay mới board mạch chính hãng	2.500.000 – 4.500.000	Theo hãng

8. Hướng dẫn kiểm tra và xử lý lỗi board mạch cơ bản

Nếu bạn có một chút kiến thức về điện, hãy thử các bước sau trước khi gọi thợ:

Ngắt nguồn điện (Aptomat): Chờ khoảng 5-10 phút rồi bật lại. Đây là cách “reset” vi xử lý đơn giản nhưng đôi khi rất hiệu quả.
Kiểm tra dây tín hiệu: Mở nắp đấu nối dàn nóng và dàn lạnh, kiểm tra xem dây số 1, 2, 3 có bị tuột hoặc bị chuột cắn không.
Vệ sinh sơ bộ: Dùng máy sấy tóc (chế độ mát) thổi sạch bụi bẩn bám trên board mạch (nếu thấy).

CẢNH BÁO AN TOÀN: Board mạch máy lạnh Inverter tích trữ điện áp rất cao (lên đến 380V DC) ngay cả khi đã ngắt điện. Tuyệt đối không chạm tay vào các tụ điện lớn nếu chưa được xả điện đúng cách. Nếu không có chuyên môn, hãy để các chuyên gia Thợ Điện Lạnh hỗ trợ bạn.

9. Những lưu ý để kéo dài tuổi thọ board mạch Casper

Sử dụng thêm ổn áp: Nếu khu vực bạn ở có điện lưới chập chờn.
Lưới chống côn trùng: Hãy đảm bảo khu vực board mạch được che chắn để thạch sùng không thể chui vào.
Vệ sinh định kỳ: Ít nhất 6 tháng/lần để board mạch luôn khô thoáng, tản nhiệt tốt.
Không để máy chạy quá tải: Tránh bật máy ở nhiệt độ quá thấp (16-18 độ) trong thời gian dài liên tục.

10. Các câu hỏi thường gặp (FAQs)

Hỏi: Có nên sửa board mạch hay thay mới hoàn toàn?

Trả lời: Với các lỗi nhẹ như hỏng tụ, hỏng cảm biến hoặc chết IC nguồn, việc sửa chữa sẽ tiết kiệm 70% chi phí và độ bền vẫn rất cao. Chỉ nên thay mới khi board mạch bị cháy đen, mục mạch quá nặng hoặc hỏng vi xử lý tổng mà không có linh kiện thay thế.

Hỏi: Sửa board mạch Casper Inverter mất bao lâu?

Trả lời: Thông thường các lỗi cơ bản có thể xử lý trong ngày. Với các ca bệnh khó, thợ sẽ cần mang board về trung tâm để dùng máy hiện sóng và thiết bị chuyên dụng kiểm tra, mất khoảng 1-2 ngày.

Hỏi: Tại sao điều hòa Casper Inverter hay báo lỗi E1?

Trả lời: Lỗi E1 thường liên quan đến cảm biến nhiệt độ phòng. Bạn có thể kiểm tra rắc cắm cảm biến trên board dàn lạnh xem có bị lỏng không trước khi gọi thợ.

Lời kết

Hy vọng bài viết chuyên sâu về cấu tạo board mạch máy lạnh Casper Inverter này đã giúp bạn hiểu rõ hơn về “trái tim” của chiếc điều hòa nhà mình. Việc am hiểu cấu tạo không chỉ giúp bạn sử dụng máy bền hơn mà còn tránh được những chiêu trò “làm giá” khi gặp thợ không uy tín.

Nếu bạn đang gặp sự cố với board mạch, đừng ngần ngại liên hệ với các chuyên gia tại [Thợ Điện Lạnh] để được tư vấn và hỗ trợ chuyên nghiệp nhất!
