Trong suốt hơn 10 năm lăn lộn với nghề sửa chữa điện lạnh, tôi đã gặp không biết bao nhiêu ca điều hòa Sharp “đột tử” – nghĩa là đang dùng bình thường bỗng dưng tắt lịm, đèn không sáng, điều khiển không ăn. Đa phần khách hàng đều hốt hoảng nghĩ rằng máy hỏng block (máy nén) đắt tiền, nhưng thực tế, có đến 60-70% nguyên nhân nằm ở IC nguồn.
Hôm nay, với tư cách là một kỹ thuật viên tại Thợ Điện Lạnh, tôi sẽ hướng dẫn các bạn cách kiểm tra IC nguồn điều hòa Sharp một cách chi tiết, thực tế nhất, giúp bạn hiểu rõ bản chất vấn đề trước khi quyết định gọi thợ hoặc tự tay xử lý.
1. IC nguồn điều hòa Sharp là gì? Tại sao nó lại quan trọng?
Nếu coi bo mạch điều hòa là bộ não, thì IC nguồn chính là “trái tim” cung cấp năng lượng. Nó có nhiệm vụ biến đổi dòng điện xoay chiều (AC 220V) từ lưới điện thành các mức điện áp một chiều (DC 5V, 12V, 15V…) để nuôi vi xử lý, mắt nhận, quạt và các linh kiện khác trên board.
Khi IC nguồn bị hỏng, toàn bộ hệ thống sẽ “tê liệt”. Bạn có thể tham khảo thêm [Cách nhận biết bo mạch điều hòa bị hỏng] để có cái nhìn tổng quan hơn.
2. Dấu hiệu nhận biết điều hòa Sharp hỏng IC nguồn
Trước khi đi sâu vào kỹ thuật cách kiểm tra IC nguồn điều hòa Sharp, bạn cần xác định xem máy nhà mình có các triệu chứng sau không:
- Máy hoàn toàn không lên điện: Cắm phích điện, bật CB nhưng đèn hiển thị trên dàn lạnh không sáng, không có tiếng “tít” quen thuộc.
- Điều hòa lúc lên lúc không: Có những ngày máy chạy rất tốt, nhưng có lúc lại tự tắt ngóm và không thể bật lại được ngay.
- Có mùi khét hoặc vết cháy sạm: Nếu bạn tháo vỏ nhựa dàn lạnh ra và quan sát thấy khu vực hộp điện có vết ám đen hoặc mùi khét đặc trưng của linh kiện điện tử bị cháy.
- Nổ cầu chì liên tục: Bạn vừa thay cầu chì mới nhưng vừa bật máy lên là cầu chì nổ ngay. Đây là dấu hiệu cực kỳ rõ ràng của việc chập IC nguồn.
Để xử lý triệt để các lỗi này, đôi khi bạn cần tra cứu bảng mã lỗi điều hòa Sharp để xem máy có đang báo lỗi liên quan đến điện áp hay không.
3. Nguyên nhân khiến IC nguồn máy lạnh Sharp “ra đi”
Dựa trên kinh nghiệm thực chiến của đội ngũ Thợ Điện Lạnh, tôi đúc kết được các nguyên nhân chính sau:
- Nguồn điện không ổn định: Điện áp tăng giảm đột ngột (sụt áp hoặc quá áp) là “kẻ thù số 1” của IC nguồn.
- Độ ẩm và côn trùng: Gián, thạch sùng chui vào bo mạch gây chập chân IC. Độ ẩm cao ở Việt Nam cũng khiến các chân linh kiện bị oxi hóa, dẫn đến rò điện.
- Linh kiện lão hóa: Sau khoảng 5-7 năm sử dụng, các tụ lọc nguồn bị khô, IC phải làm việc quá tải và dẫn đến hỏng hóc.
- Lỗi quá tải: Máy chạy liên tục trong thời gian dài dưới thời tiết nắng nóng gay gắt mà không được bảo trì định kỳ. Bạn nên xem qua dịch vụ thợ bảo dưỡng điều hòa Sharp để tránh những hư hỏng đáng tiếc này.
4. Công cụ cần thiết để kiểm tra IC nguồn
Để thực hiện cách kiểm tra IC nguồn điều hòa Sharp một cách chuyên nghiệp, bạn không thể “nhìn bằng mắt thường” mà cần các dụng cụ sau:
- Đồng hồ vạn năng (VOM): Ưu tiên đồng hồ số để có độ chính xác cao.
- Tua vít (4 cạnh và 2 cạnh): Để tháo vỏ máy và bo mạch.
- Bút thử điện: Kiểm tra an toàn trước khi chạm vào mạch.
- Mỏ hàn và thiếc: Nếu cần nhấc linh kiện ra khỏi mạch để đo kiểm.
Lưu ý an toàn: Điện áp trên bo mạch điều hòa, đặc biệt là ở tụ lọc nguồn chính, có thể lên tới 300V DC. Hãy đảm bảo bạn đã ngắt nguồn điện ít nhất 5 phút trước khi thao tác để tụ điện xả hết điện. Nếu không tự tin, hãy gọi thợ sửa điều hòa Sharp để được hỗ trợ.
5. Hướng dẫn cách kiểm tra IC nguồn điều hòa Sharp từng bước
Dưới đây là quy trình chuẩn mà tôi vẫn thường đào tạo cho các anh em thợ mới tại trung tâm.
Bước 1: Quan sát cảm quan (Visual Inspection)

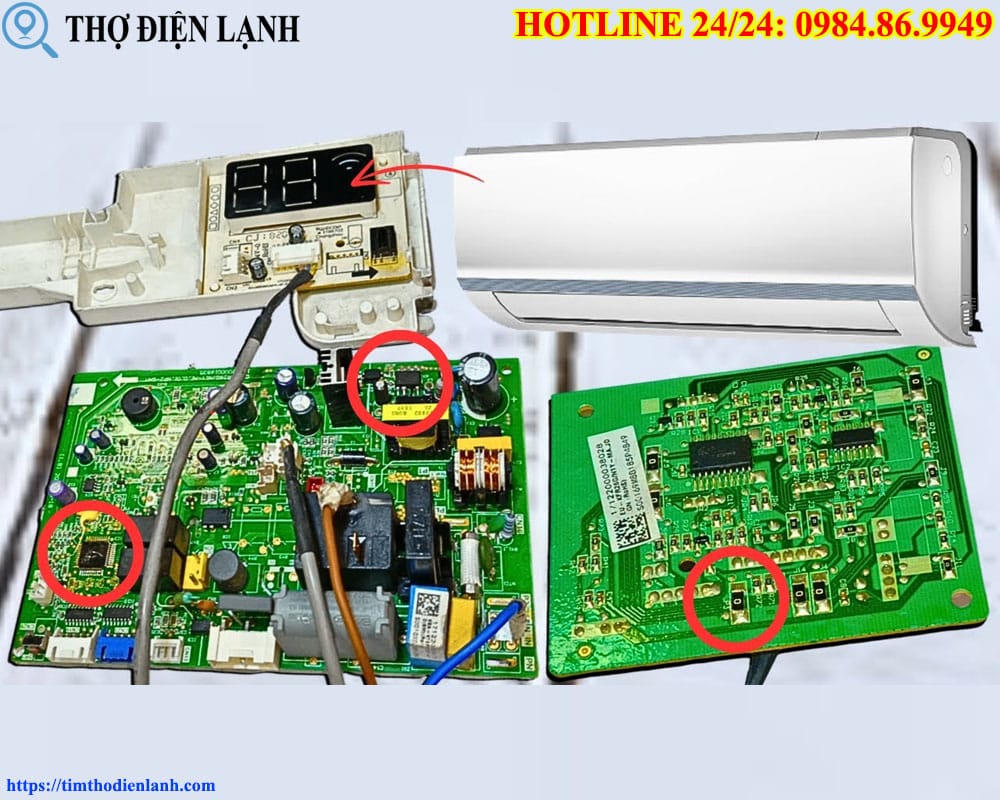

Tháo bo mạch ra khỏi hộp điện. Quan sát kỹ khu vực khối nguồn (thường nằm gần biến áp xung hoặc tụ lọc lớn nhất).
- Kiểm tra xem IC nguồn có bị nổ, nứt lưng hay không.
- Kiểm tra các điện trở cầu chì xung quanh có bị cháy đen không.
- Xem tụ lọc nguồn có bị phồng rộp hay chảy dịch không.
Bước 2: Kiểm tra cầu chì và diode cầu
Trước khi đo IC, phải chắc chắn điện áp đã đi được vào đến tụ lọc.
- Dùng thang đo thông mạch kiểm tra cầu chì. Nếu đứt, khả năng cao IC nguồn đã bị chập.
- Kiểm tra 4 diode chỉnh lưu. Nếu các diode này chập, IC nguồn cũng không thể hoạt động.
Bước 3: Đo điện áp trên tụ lọc nguồn chính (300V)
Cấp điện cho bo mạch (cẩn thận!). Chỉnh đồng hồ về thang đo DC 1000V.
- Đo hai cực của tụ hóa lớn nhất (thường là 400V – 450V).
- Kết quả: Nếu có ~300V DC, nghĩa là mạch chỉnh lưu tốt. Nếu không có điện, hãy kiểm tra lại dây nguồn và mạch lọc nhiễu.
Bước 4: Kiểm tra điện áp tại chân IC nguồn
Mỗi loại IC nguồn (như dòng TNY, TOP, hay MIP) sẽ có sơ đồ chân khác nhau. Tuy nhiên, nguyên lý chung là:
- Đo chân D (Drain): Phải có điện áp cao (~300V).
- Đo chân VCC/BP: Phải có điện áp nuôi dao động (thường từ 5.8V đến 12V tùy loại IC).
- Nếu chân D có điện nhưng chân VCC không có hoặc điện áp nhịp nháy liên tục, chứng tỏ IC nguồn đã hỏng mạch dao động nội bên trong.
Bước 5: Đo kiểm tra các mức áp đầu ra (Secondary)
Nếu IC nguồn hoạt động, nó sẽ tạo ra điện áp ở bên thứ cấp của biến áp xung.
- Đo tại các đầu tụ lọc đầu ra: Tìm mức áp 12V (nuôi relay, quạt) và 5V (nuôi vi xử lý).
- Nếu mất hoàn toàn các mức áp này, 90% là do IC nguồn đã “chết”.
6. Bảng so sánh các dòng IC nguồn phổ biến trên điều hòa Sharp
| Loại IC Nguồn | Dòng máy sử dụng | Đặc điểm nhận dạng | Tình trạng hỏng phổ biến |
| TNY277PN | Sharp Inverter | 7 chân, kích thước nhỏ | Nổ lưng, chập chân D-S |
| TOP253PN | Sharp Thường (Mono) | 7 chân, chịu nhiệt tốt | Mất dao động, không ra áp |
| MIP2F2 | Sharp Nội địa Nhật | Chân cắm mini | Dễ hỏng khi điện áp trồi sụt |
7. Giải pháp khi IC nguồn bị hỏng
Khi đã xác định chính xác IC nguồn bị hỏng sau khi thực hiện cách kiểm tra IC nguồn điều hòa Sharp, bạn có hai lựa chọn:
- Thay thế IC nguồn mới: Đây là phương án tiết kiệm nhất. Bạn cần mua đúng mã IC, hút thiếc chân cũ và hàn IC mới vào. Lưu ý phải kiểm tra kỹ các linh kiện xung quanh (điện trở mồi, diode zener, photocoupler) trước khi đóng IC mới, nếu không IC sẽ lại nổ ngay lập tức.
- Độ mạch nguồn đa năng: Trong trường hợp mạch in bị cháy nát hoặc không tìm được IC thay thế, thợ chuyên nghiệp thường sử dụng module nguồn 5 dây hoặc 3 dây để “độ” lại.
- Thay bo mạch mới: Giải pháp tốn kém nhất nhưng đảm bảo độ bền cao nhất. Bạn có thể liên hệ các đơn vị [Bán linh kiện điều hòa Sharp chính hãng] để đặt hàng.
Nếu bạn thấy công việc này quá phức tạp, hãy tham khảo hướng dẫn sửa điều hòa Sharp để biết thêm về các lỗi liên quan hoặc gọi cho chúng tôi.
8. Những lưu ý “sống còn” khi sửa chữa IC nguồn điều hòa
- Không bao giờ bỏ qua tụ điện: Ngay cả khi đã ngắt điện, tụ lọc 300V vẫn tích điện rất mạnh. Hãy dùng một bóng đèn sợi đốt để xả điện trước khi chạm tay vào.
- Sử dụng linh kiện chính hãng: IC nguồn hàng “nhái” rất dễ chết lại chỉ sau vài ngày sử dụng.
- Kiểm tra tải đầu ra: Đôi khi IC nguồn hỏng là do tải (như vi xử lý hoặc quạt) bị chập. Nếu không kiểm tra tải mà thay IC ngay, IC mới sẽ tiếp tục hỏng.
- Lắp đặt đúng kỹ thuật: Khi lắp bo mạch lại, hãy đảm bảo các giắc cắm chặt chẽ, không bị lỏng lẻo. Nếu cần tháo dỡ máy để sửa chữa chuyên sâu, bạn có thể cần đến dịch vụ thợ tháo lắp điều hòa Sharp.
9. FAQs – Câu hỏi thường gặp về IC nguồn Sharp
Hỏi: Thay IC nguồn điều hòa Sharp hết bao nhiêu tiền?
Trả lời: Tùy vào model máy (Inverter hay Mono), giá thay IC nguồn dao động từ 450.000đ – 850.000đ bao gồm cả công kiểm tra và bảo hành tại nhà. Bạn có thể xem chi tiết tại mục sua dieu hoa may lanh.
Hỏi: Tại sao tôi thay IC nguồn mới vào lại bị nổ tiếp?
Trả lời: Có 2 khả năng: Một là bạn chưa thay các linh kiện bảo vệ xung quanh bị hỏng (diode, tụ). Hai là biến áp xung của bạn bị chập vòng dây, dẫn đến quá dòng tiêu thụ.
Hỏi: Tôi có thể tự thay IC nguồn tại nhà không?
Trả lời: Nếu bạn có kiến thức về điện tử và kỹ năng hàn mạch, bạn hoàn toàn có thể tự làm. Tuy nhiên, nếu không chuyên, việc chạm chập có thể gây hỏng vi xử lý (tổng đài của máy), lúc đó chi phí sửa chữa sẽ tăng lên gấp nhiều lần.
Kết luận
Việc nắm vững cách kiểm tra IC nguồn điều hòa Sharp không chỉ giúp bạn chủ động hơn trong việc sửa chữa mà còn tránh được tình trạng bị các đơn vị thiếu uy tín “vẽ bệnh, hét giá”. Hy vọng những chia sẻ “ruột gan” trên đây của tôi sẽ giúp ích cho bạn.
Nếu chiếc máy lạnh nhà bạn vẫn đang “im hơi lặng tiếng”, đừng ngần ngại liên hệ với Thợ Điện Lạnh để được tư vấn và hỗ trợ kỹ thuật nhanh nhất. Chúng tôi luôn sẵn sàng có mặt để giải quyết mọi rắc rối về điện lạnh cho gia đình bạn!
